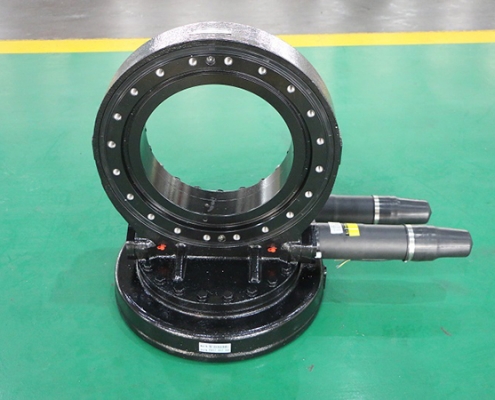

محرك الدوران من سلسلة SDE-PDE
محرك الدوران من سلسلة SDE-PDE

محرك الدوران المائل من سلسلة SDE-PDE هو محرك دوران عمودي مزود بتروس مغلقة وتطبيقات خارجية منخفضة السرعة. يتميز بدودة على شكل ساعة رملية لتلامس التروس وطول العمر، وقدرة تحميل ثابت عالية ومستويات دقة متعددة. متوفر بخمسة أحجام بأقطار تحمل تصل إلى 21 بوصة، وهو مناسب للاستخدام في البيئات الرطبة والتآكلية والمتربة بكثافة والمعرضة للحطام. كما يوفر مرونة في التركيب لسهولة التركيب أثناء الاستخدام في صناعة تتبع الشمس.

محرك الدوران المائل من السلسلة SDE هو حل قوي لمحرك دوران عمودي بتروس مغلقة مزود للاستخدام في التطبيقات الخارجية منخفضة السرعة (أقل من 1 دورة في الدقيقة). يمكن للهيكل المزدوج المحور المدمج والتصميم المتكامل للنقل الأفقي والميل تحسين دقة تتبع الشمس وزيادة كفاءة توليد الطاقة. يعتمد طراز ZZ التصميم الكلي ليجعله أكثر صلابة وأكثر مقاومة للصدمات وقادراً على تحمل البيئات الصحراوية والبيئات القاسية في أماكن أخرى.

نطاق القطر الخارجي: 300 مم إلى 21000 مم

مادة الحلقة: 42CrMo / 50Mn / C45

مادة الكرة/الأسطوانة: GCr15

مادة القفص: صلب 20 أو سبائك الألومنيوم المصبوب ZL102

الوزن: 53-370kg

مدة التوصيل: 30 يومًا

كتالوج التحميل طلب عرض سعر

محرك الدوران المائل من سلسلة SDE-PDE

النوع المعلمة
عزم الخرج لحظة الانقلاب عزم التثبيت الحمل الثابت المحوري الحمل الثابت الشعاعي الحمل الديناميكي المحوري الحمل الديناميكي الشعاعي نسبة التخفيض درجة الدقة الوزن
SDE3 400 N.m 2000 N.m 2000 N.m 30 kN 15 kN 9 .6 kN 8.4 kN 62:1 ≤0.1° 26kg
295 رطل.قدم 1475 رطل.قدم 1475 رطل.قدم 6744 رطل قوة 3372 رطل قوة 2158 رطل قوة 1888 رطل قوة
SDE17/PDE17
(السمت) 		10 كيلونيوتن.متر 135.6 كيلونيوتن.متر 72.3 كيلونيوتن.متر 970 kN 390 kN 102:1 ≤0.15° （ SDE17 ）
I: ≤0.03°(PDE17)
II: ≤0.05°(PDE17)
III: ≤0.07°(PDE17)
IV: ≤0.09°(PDE17) 		103.5kg
7400 رطل.قدم 100000 رطل.قدم 53400 رطل.قدم 218000 رطل-قوة 88000 رطل-قوة
SDE17/PDE17
(الارتفاع) 		11 كيلونيوتن.متر 65 كيلونيوتن.متر 72.3 كيلونيوتن.متر 50 kN 120 kN 102:1 ≤0.15° （ SDE17 ）
I: ≤0.03°(PDE17)
II: ≤0.05°(PDE17)
III: ≤0.07°(PDE17)
IV: ≤0.09°(PDE17) 		159.1kg
8818 رطل-قوة.قدم 47970 رطل-قوة.قدم 53350 رطل-قوة.قدم 11200 رطل-قوة 26980 رطل-قوة
SDE21/PDE21
(السمت) 		15 كيلونيوتن.متر 203 كيلونيوتن.متر 72.3 كيلونيوتن.متر 50 kN 120 kN 125:1 ≤0.15°(SDE21)
I: ≤0.03° (PDE21)
II: ≤0.05°(PDE21)
III: ≤0.07°(PDE21)
IV:≤0.09°(PDE21) 		149kg
11000 رطل-قوة.قدم 150000 رطل-قوة.قدم 78000 رطل-قوة.قدم 359000 رطل-قوة 144000 رطل-قوة
SDE21/PDE21
(الارتفاع) 		23 كيلونيوتن.متر 100 كيلونيوتن.متر 105.8 كيلونيوتن.متر 80 kN 160 kN 125:1 ≤0.15°(SDE21)
I: ≤0.05° (PDE21)
II: ≤0.07°(PDE21)
III: ≤0.09°(PDE21) 		370kg
16970 رطل-قوة.قدم 73800 رطل-قوة.قدم 78080 رطل-قوة.قدم 17980 رطل-قوة 35970 رطل-قوة
