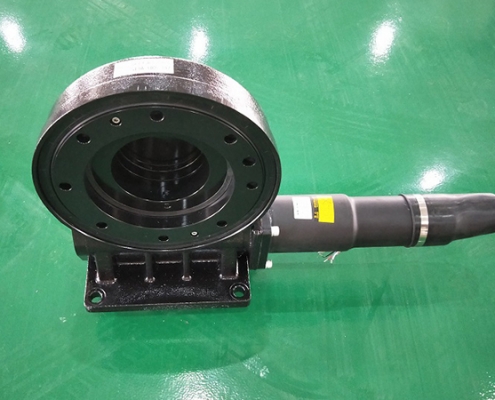

محرك الدوران من سلسلة VE هو مكون رئيسي في أنظمة التتبع الشمسي، حيث يضمن أن تتبع الألواح الشمسية مسار الشمس لتعظيم التقاط الطاقة الشمسية. تصميم هيكل عمودي، هيكل مغلق، مخرج ذو شفة واحدة أو شفة مزدوجة. سلسلة VE مصممة لأجهزة التتبع الشمسي أحادية ومزدوجة المحور لنقل عزم دوران عالٍ وتحمل وزن ثقيل.

ميزة هذه السلسلة من محرك الدوران هي تصميم الهيكل العمودي. يستخدم تصميم الهيكل العمودي بشكل أساسي لتوليد الطاقة بالتتبع الشمسي. يعمل هيكله الخاص على تبسيط التصميم الهيكلي المعقد لقوس EPC بشكل فعال وتقليل التكلفة الإجمالية للنظام. التصميم العمودي أكثر تنافسية في السوق.

نطاق القطر الخارجي: 300 مم إلى 21000 مم

مادة الحلقة: 42CrMo / 50Mn / C45

مادة الكرة/الأسطوانة: GCr15

الوزن: 17-370kg

مدة التوصيل: 30 يومًا

كتالوج التحميل طلب عرض سعر

محرك الدوران من سلسلة VE

النوع المعلمة
عزم الخرج لحظة الانقلاب عزم التثبيت الحمل الثابت المحوري الحمل الشعاعي الحمل الديناميكي المحوري الحمل الديناميكي الشعاعي نسبة التخفيض درجة الدقة الوزن
VE3 400 N.m 500 N.m 2000 N.m 30 kN 15kN 9.6 kN 8.4 kN 62:1 ≤0.02° 17kg
295l lbf.ft 369 lbf.ft 1457 lbf.ft 6744 رطل قوة 3372 رطل قوة 2158 رطل قوة 1888 رطل قوة
VE6 2000 N.m 9 كيلو نيوتن.متر 10000 N.m 60 kN 120 kN 14.4 kN 63 kN 30:1 ≤0.17° 45kg
1480 lbf.ft 6642 رطل.قدم 7375 lbf.ft 13488.7 lbf 26977.4 lbf 3237.1 lbf 14162.4 lbf
VE7 1500 N.m 6000 N.m 10400 N.m 133 kN 53 kN 32 kN 28 kN 73:1 ≤0.02° 37kg
1107 lbf.ft 4425 lbf.ft 7671 lbf.ft 29900 lbf 11915 lbf 7194 lbf 6295 lbf
VE9A 6.5 kN.m 12 كيلو نيوتن.متر 12 كيلو نيوتن.متر 338 kN 120 kN 81 kN 61 kN 61:1 ≤0.17° 58kg
4794 lbf.ft 8851 lbf.ft 8851 lbf.ft 76000 lbf 27000 lbf 18000 lbf 14000 lbf
VE17 20 kN.m 65 kN.m 75 kN.m 50 kN 120 kN 81:1 ≤0.15° 150kg
14760 lbf.ft 47970 lbf.ft 55350 lbf.ft 11200 lbf 2698000 lbf
VE21 23 kN.m 100 kN.m 105.8 kN.m 80 kN 160 kN 125:1 ≤0.15° 370kg
16970 lbf.ft 73800 lbf.ft 78080 lbf.ft 17980 lbf 35970 lbf
