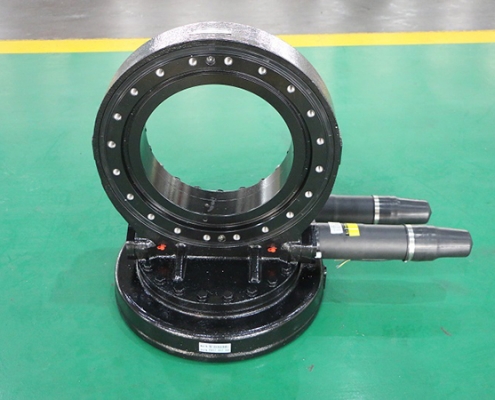

SÉRIE SDE-PDE DE ACIONAMENTO DE GIRO
O acionamento de giro da série SDE-PDE é um acionamento de giro vertical com engrenagens fechadas e aplicações externas de baixa velocidade. Ele apresenta um sem-fim ampulheta para contato de engrenagem e longevidade, alta capacidade de carga estática e múltiplos níveis de precisão. Disponível em cinco tamanhos com diâmetros de rolamento de até 21 polegadas, o acionamento é adequado para uso em ambientes úmidos, corrosivos, com muita poeira e propensos a detritos. Também oferece flexibilidade de instalação para fácil instalação durante o uso na indústria de rastreamento solar.
O Acionamento de Giro da Série SDE é uma solução robusta de acionamento de giro vertical com engrenagens fechadas, equipada para aplicações externas de baixa velocidade (<1 RPM). A estrutura combinada de cerca de eixo duplo e o design integrado da transmissão horizontal e de inclinação podem melhorar a precisão do rastreamento do sol e aumentar a eficiência da geração de energia. O ZZ adota um design geral para torná-lo mais rígido, mais resistente a impactos e capaz de suportar desertos e o ambiente hostil em outros lugares.
Faixa de diâmetro externo: 300 mm a 21000 mm
Material do anel: 42CrMo / 50Mn / C45
Material da esfera/rolo: GCr15
Material da gaiola: aço 20 ou liga de alumínio fundido ZL102
Peso: 53-370kg
Prazo de entrega: 30 dias
ACIONAMENTO DE GIRO DA SÉRIE SDE-PDE
| TIPO | Parâmetro | |||||||||
| Torque de saída | Momento de tombamento | Torque de retenção | Carga axial estática | Carga radial estática | Carga axial dinâmica | Carga radial dinâmica | Relação de redução | Classe de precisão | Peso | |
| SDE3 | 400 N.m | 2000 N.m | 2000 N.m | 30 kN | 15 kN | 9 .6 kN | 8.4 kN | 62:1 | ≤0.1° | 26kg |
| 295 lbf.pé | 1475 lbf.pé | 1475 lbf.pé | 6744 lbf | 3372 lbf | 2158 lbf | 1888 lbf | ||||
|
SDE17/PDE17
(Azimute) |
10 kN.m | 135,6 kN.m | 72.3 kN.m | 970 kN | 390 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0,03°(PDE17) II: ≤0,05°(PDE17) III: ≤0,07°(PDE17) IV: ≤0,09°(PDE17) |
103.5kg | ||
| 7400 lbf.pé | 100000 lbf.pé | 53400 lbf.pé | 218000 lbf | 88000 lbf | ||||||
|
SDE17/PDE17
(Elevação) |
11 kN.m | 65 kN.m | 72.3 kN.m | 50 kN | 120 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0,03°(PDE17) II: ≤0,05°(PDE17) III: ≤0,07°(PDE17) IV: ≤0,09°(PDE17) |
159.1kg | ||
| 8818 lbf.pé | 47970 lbf.pé | 53350 lbf.pé | 11200 lbf | 26980 lbf | ||||||
|
SDE21/PDE21
(Azimute) |
15 kN.m | 203 kN.m | 72.3 kN.m | 50 kN | 120 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.03° (PDE21) II: ≤0.05°(PDE21) III: ≤0.07°(PDE21) IV:≤0.09°(PDE21) |
149kg | ||
| 11000 lbf.ft | 150000 lbf.ft | 78000 lbf.ft | 359000 lbf | 144000 lbf | ||||||
|
SDE21/PDE21
(Elevação ) |
23 kN.m | 100 kN.m | 105.8 kN.m | 80 kN | 160 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.05° (PDE21) II: ≤0.07°(PDE21) III: ≤0.09°(PDE21) |
370kg | ||
| 16970 lbf.ft | 73800 lbf.ft | 78080 lbf.ft | 17980 lbf | 35970 lbf | ||||||
