Rolamentos de Giro

Rolamentos de Giro

Os rolamentos de giro ZZ são projetados para suportar cargas radiais, axiais e de momento significativas, com opções de engrenagem externa ou sem engrenagem. Com vasta experiência, a ZZ Bearing fornece rolamentos de giro personalizados de alta qualidade para aplicações específicas.

O que é um rolamento de giro?

Um rolamento de giro ou anel de giro (também chamado de rolamento de mesa giratória) é um rolamento rotativo de elementos rolantes que normalmente suporta cargas pesadas, mas de rotação lenta ou oscilação lenta, em combinação (cargas axiais, radiais e de momento), frequentemente em uma plataforma horizontal, como um guindaste convencional, um guindaste florestal ou a plataforma voltada para o vento de uma turbina eólica de eixo horizontal (yaw).

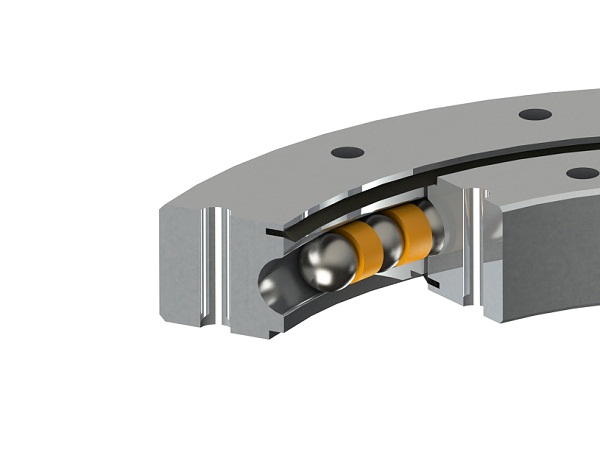

Rolamento de Giro de Esferas de Contato em Quatro Pontos

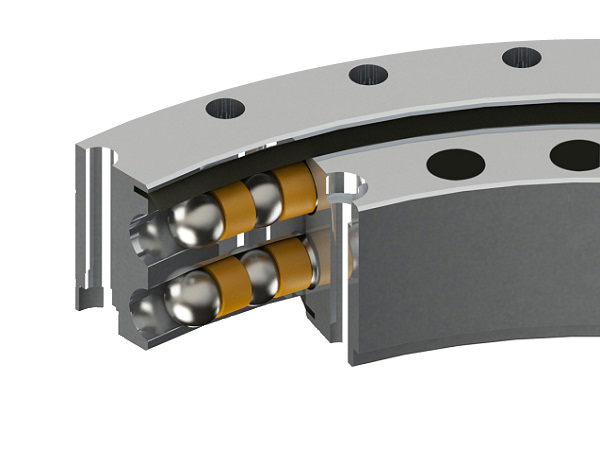

Rolamento de Giro de Esferas de Duas Fileiras

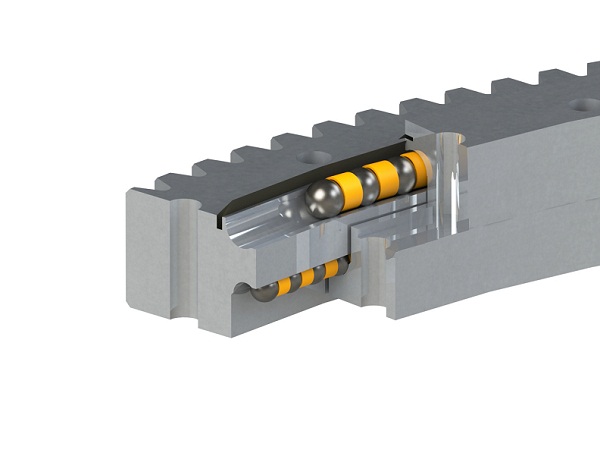

Rolamento de Giro de Esferas de Duas Fileiras com Diâmetros Diferentes — Rolamento de Giro de Esferas de Dupla Carreira com Diâmetros Diferentes

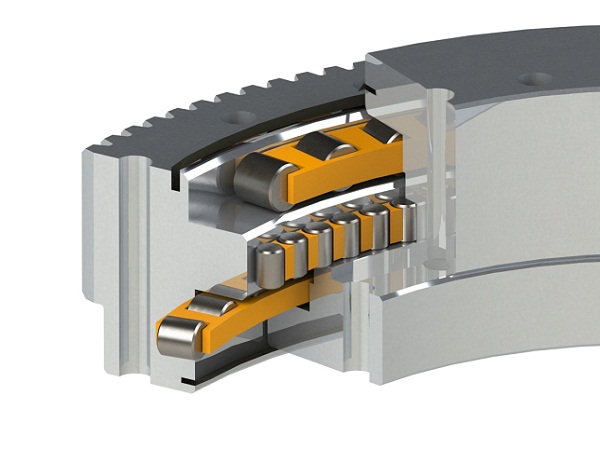

Rolamentos de Giro de Rolos de Três Fileiras

Solução de Aplicação

Além de várias máquinas de engenharia, a gama de aplicações dos rolamentos de giro também está se expandindo gradualmente. Equipamentos portuários, equipamentos metalúrgicos e plataformas de perfuração começaram a usar rolamentos de giro em grande escala para substituir os rolamentos originais. Por exemplo, máquina de corte de tubos a laser, empilhadeira e recuperadora, CSP, máquina de tunelamento, escavadeira e assim por diante. Para aplicações específicas, clique abaixo para visualizar.

Rolamento Giratório Para Máquina de Corte a Laser de Tubos — Para Máquina de Corte a Laser de Tubos

Rolamento Giratório Para Empilhadeira e Recuperadora — Rolamento de Giro para Empilhadeira e Recuperadora

Acionamento Giratório Para Aquecimento Fotoelétrico — Acionamento de Giro para Aquecimento Fotoelétrico

Rolamento Giratório Para Máquina de Tunelamento — Rolamento de Giro para Máquina de Tunelamento

Rolamento Giratório Para Moinho de Carvão

Rolamento Giratório Para Mesa Giratória de Panela — Rolamento de Giro para Mesa Giratória de Panela

Acionamento Giratório Para Canhão de Névoa

Rolamento Giratório Para Equipamento Médico — Rolamento de Giro para Equipamentos Médicos

Rolamento Giratório Para Maquinário Portuário — Rolamento de Giro para Maquinário Portuário

Rolamento Giratório de Linha de Enchimento de Bebidas — Rolamento de Giro para Linha de Enchimento de Bebidas

Opção de rolamento, cálculo de vida útil, atualização de produto, desenvolvimento de novos produtos
Personalização de Projeto de Rolamento de Giro

Entender as necessidades do cliente

Desenhos de projeto

Assinatura do contrato

Produção e entrega

Garantia pós-venda

Contate-nos +

SERVIÇO E QUALIDADE

Pode ser personalizado de acordo com os desenhos fornecidos

Serviço OEM para sistema do cliente

Prestar consultoria técnica de instalação serviços

O período de garantia é de 12 meses

Acompanhe o uso

PRECAUÇÕES DE INSTALAÇÃO

01. O suporte de montagem geralmente adota uma estrutura cilíndrica, e é melhor alinhar a parede cilíndrica com o centro da pista de rolamento. Para evitar sobrecarga local do rolamento giratório e garantir seu funcionamento flexível, o suporte de instalação deve ser tratado para eliminar tensões internas após todos os procedimentos de soldagem, e o plano de instalação deve ser usinado, e sua planicidade (incluindo o desvio angular do plano horizontal) deve ser controlada dentro de uma certa faixa.

02. Cada conjunto de rolamentos giratórios ZZ deve ser inspecionado com o plano de instalação da máquina hospedeira correspondente antes da instalação. Além da rigidez necessária das peças do rolamento giratório, a superfície de conexão também deve ser usinada e os detritos da superfície devem ser removidos. Gelo, tinta e outros objetos estranhos.

03. O rolamento giratório ZZ fornecido ao usuário é marcado com o símbolo de fita mole endurecida “S” na face final do anel ou o furo de enchimento do elemento rolante é uma fita mole endurecida. O usuário deve colocar a fita mole na posição de não carga ao instalar na área de carga ou área de carga não recorrente. Além disso, a superfície do topo do dente do anel dentado é pintada com cor, que é o ponto de máximo afastamento da engrenagem, e a folga da engrenagem motriz precisa ser ajustada.

04. Ao realizar a instalação, após o rolamento giratório ser içado no lugar, use um calibrador de folga para verificar a planicidade do plano de ajuste. Se a folga for muito grande, deve ser usinada novamente. Se realmente não for possível processar, pode ser preenchido com plástico ou calços parciais. Para evitar deformação do rolamento giratório após o aperto dos parafusos, o desempenho do rolamento giratório é afetado.

05. Após posicionar o rolamento giratório radialmente, aperte os parafusos de montagem em cruz estrelada e verifique a rotação do rolamento. Para garantir a transmissão suave do rolamento, a folga lateral da engrenagem deve ser verificada e ajustada antes que os parafusos de montagem estejam completamente apertados. Deve haver força de pré-tensionamento suficiente ao apertar os parafusos, e a força de pré-tensionamento deve ser 70% do limite de escoamento do material do parafuso. Os parafusos de montagem devem ser equipados com arruelas planas temperadas e revenidas, sendo estritamente proibido o uso de arruelas de pressão.

06. O rolamento giratório do anel giratório precisa ser fixado com parafusos de alta resistência durante a instalação, e os parafusos de fixação devem atingir a força de pré-tensionamento necessária.
