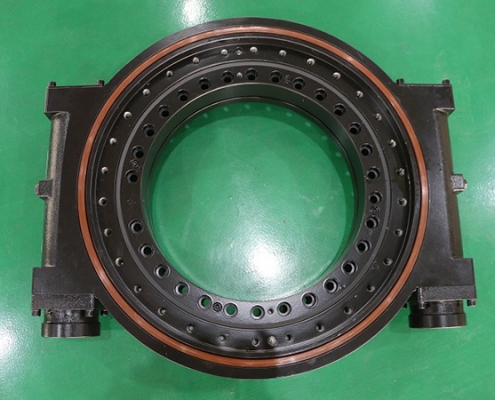

HSE-2 SERIE SCHWENKANTRIEB
Der Schwenkantrieb der HSE-2-Serie wurde auf Basis einer Einzel-Schnecke entwickelt. Er kann die doppelte Zahnberührung erreichen, wodurch er unter gleichem Volumen und gleichem Bauraum fast das doppelte Abtriebsdrehmoment erzeugen kann.
Modell: HSE Schwenkantrieb
Typ: Schneckengetriebe
Gewicht: 53-255kg
Ausgangsdrehmoment: 9 kN.m – 25 kN.m
Lieferzeit: 30-60 Tage
HSE SERIE SCHWENKANTRIEB
| TYP | Parameter | |||||||||
| Output torque | Overturning moment | Holding torque | Axial static load | Radial static load | Axial dynamic load | Radial dynamic load | Reduction ratio | Accuracy class | Weight | |
| HSE21-2 | 43.6 kN.m | 52.3 kN.m | 167 kN | 1058 kN | 421 kN | 265 kN | 216 kN | 82:1 | <=0.15° | 206 Kg |
| 32264 lbf.ft | 38702 lbf.ft | 125000 lbf.ft | 238000 lbf | 95000 lbf | 60000 lbf | 49000 lbf | ||||
| HSE25-2 | 50 kN.m | 60 kN.m | 271 kN | 2360 kN | 945 kN | 590 kN | 470 kN | 94:1 | <=0.15° | 275 Kg |
| 36878 lbf.ft | 44280 lbf.ft | 200000 lbf.ft | 531000 lbf | 212000 lbf | 133000 lbf | 106000 lbf | ||||
