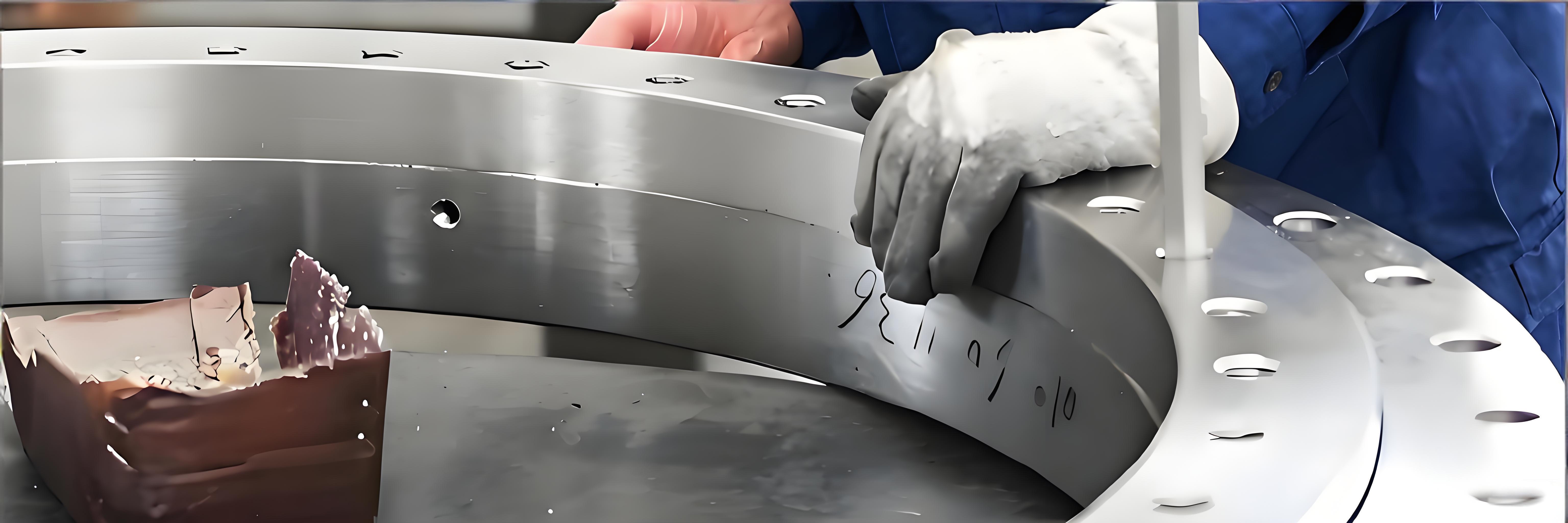

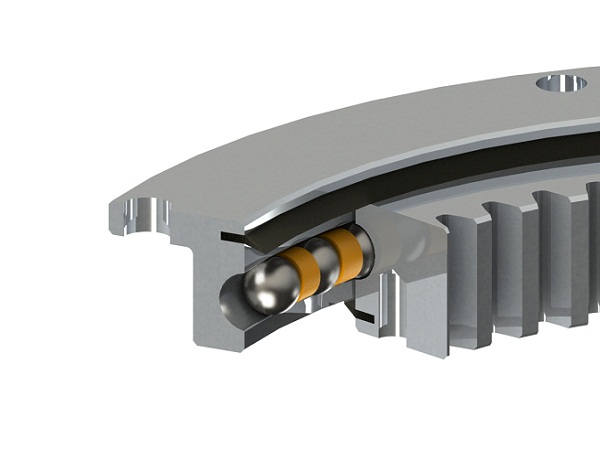

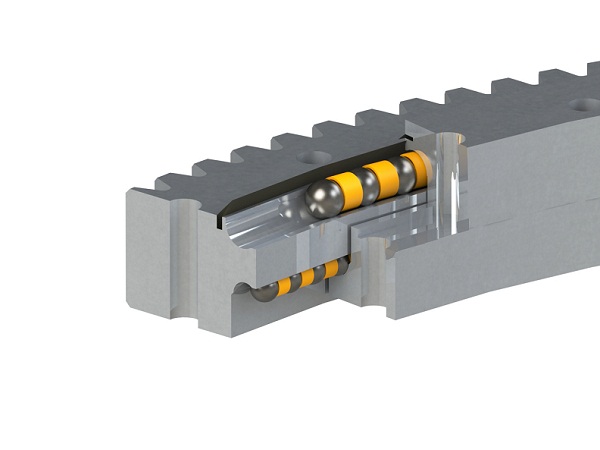

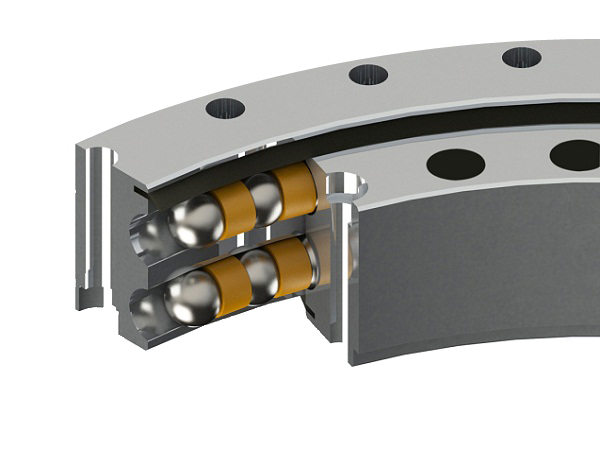

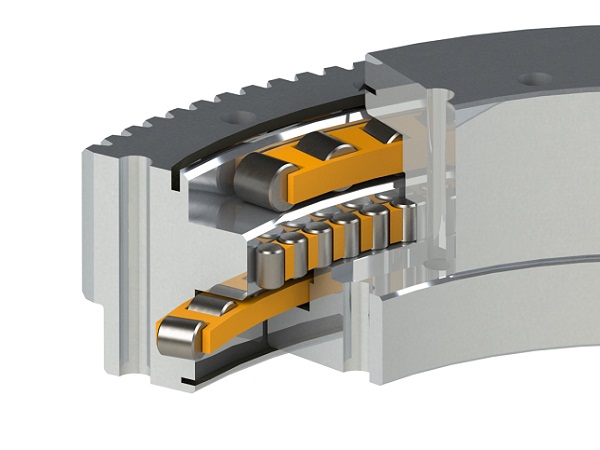

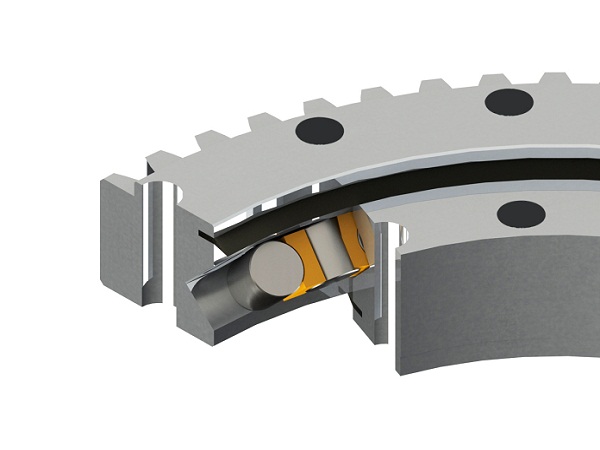

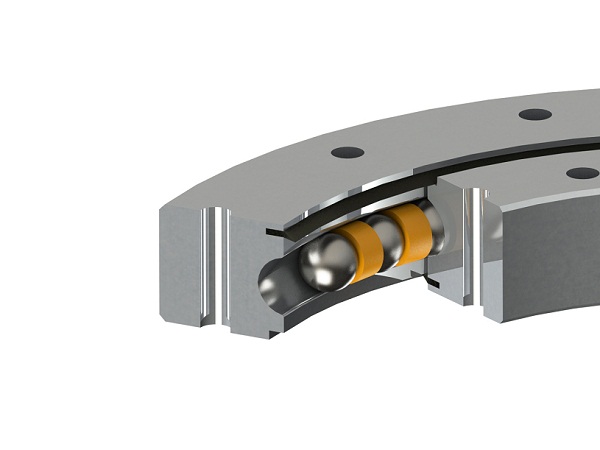

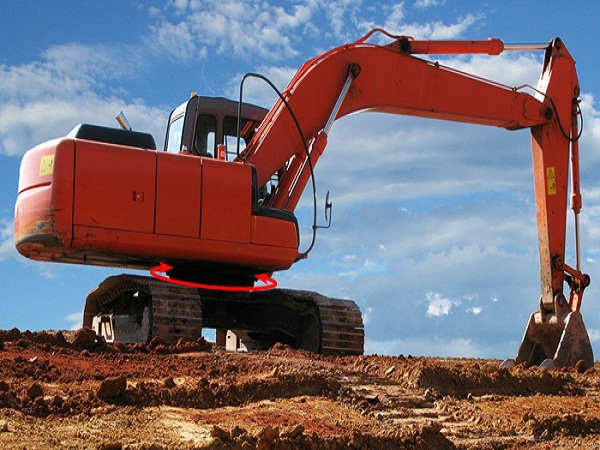

03. Der dem Benutzer zur Verfügung gestellte ZZ-Drehkranz ist auf der Stirnseite des Rings oder der Füllbohrung der Wälzkörper mit dem Symbol „S“ für gehärtetes Weichband gekennzeichnet. Der Benutzer sollte das Weichband bei der Montage an der Stelle der unbelasteten Zone oder Zone mit nicht wiederkehrender Last platzieren. Zusätzlich ist die Zahnkopfoberfläche des Zahnrings farbig markiert, was den maximalen Rundlaufpunkt des Zahnrads darstellt, und das Flankenspiel des Antriebsritzens muss eingestellt werden.

05. Nach dem radialen Ausrichten des Drehkranzes die Montageschrauben sternförmig über Kreuz anziehen und die Drehung des Lagers prüfen. Um einen reibungslosen Antrieb des Lagers zu gewährleisten, sollte das Zahnflankenspiel vor dem vollständigen Anziehen der Montageschrauben überprüft und eingestellt werden. Beim Anziehen der Schrauben sollte eine ausreichende Vorspannkraft vorhanden sein, die 70 % der Streckgrenze des Schraubenmaterials betragen sollte. Montageschrauben sollten mit vergüteten und angelassenen Flachscheiben ausgestattet werden; die Verwendung von Federscheiben ist strengstens untersagt.
