SDE-PDE SERIE SCHWENKANTRIEB

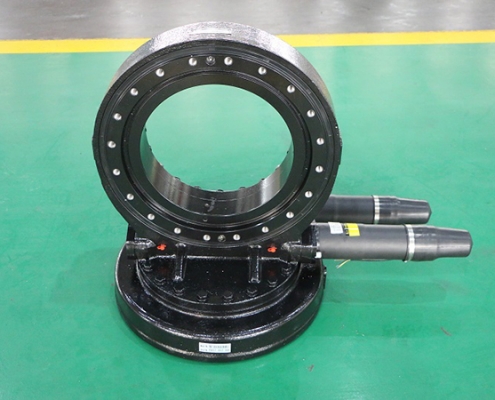

SDE-PDE Serien-Drehantrieb
SDE-PDE Serien-Drehantrieb

Der Schwenkantrieb der SDE-PDE-Serie ist ein vertikaler Schwenkantrieb mit gekapseltem Getriebe für langsame Außenanwendungen. Er zeichnet sich durch eine Schnecke mit Globoidverzahnung für hohen Zahnkontakt und Langlebigkeit, hohe statische Tragfähigkeit und mehrere Genauigkeitsstufen aus. Der Antrieb ist in fünf Größen mit Lagerdurchmessern bis zu 21 Zoll erhältlich und eignet sich für nasse, korrosive, stark staubige und schmutzanfällige Umgebungen. Er bietet zudem Installationsflexibilität für eine einfache Montage im Einsatz in der Solar-Nachführindustrie.

Der Schwenkantrieb der Serie SDE ist eine robuste, vertikale Schwenklösung mit gekapseltem Getriebe für langsame Außenanwendungen (<1 U/min). Die zweiachsige kombinierte Fachwerkstruktur und die integrierte Bauweise von Horizontal- und Pitch-Antrieb verbessern die Genauigkeit der Sonnennachführung und steigern die Stromerzeugungseffizienz. Die ZZ-Variante nutzt eine Gesamtkonstruktion, die sie steifer, schlagfester und widerstandsfähiger gegen die rauen Bedingungen in Wüsten und anderen Orten macht.

Bereich des Außendurchmessers: 300 mm bis 21000 mm

Ringmaterial: 42CrMo / 50Mn / C45

Kugel-/Rollenmaterial: GCr15

Käfigmaterial: Stahl 20 oder ZL102 Aluminiumgusslegierung

Gewicht: 53-370kg

Lieferzeit: 30 Tage

Katalog-Download Angebot anfordern

SDE-PDE SERIE SCHWENKANTRIEB

TYP Parameter
Output torque Overturning moment Holding torque Axial static load Radial static load Axial dynamic load Radial dynamic load Reduction ratio Accuracy class Weight
SDE3 400 N.m 2000 N.m 2000 N.m 30 kN 15 kN 9 .6 kN 8.4 kN 62:1 ≤0.1° 26kg
295 lbf.ft 1475 lbf.ft 1475 lbf.ft 6744 lbf 3372 lbf 2158 lbf 1888 lbf
SDE17/PDE17
(Azimut) 		10 kN.m 135.6 kN.m 72.3 kN.m 970 kN 390 kN 102:1 ≤0.15° （ SDE17 ）
I: ≤0.03°(PDE17)
II: ≤0.05°(PDE17)
III: ≤0.07°(PDE17)
IV: ≤0.09°(PDE17) 		103.5kg
7400 lbf.ft 100000 lbf.ft 53400 lbf.ft 218000 lbf 88000 lbf
SDE17/PDE17
(Elevation) 		11 kN.m 65 kN.m 72.3 kN.m 50 kN 120 kN 102:1 ≤0.15° （ SDE17 ）
I: ≤0.03°(PDE17)
II: ≤0.05°(PDE17)
III: ≤0.07°(PDE17)
IV: ≤0.09°(PDE17) 		159.1kg
8818 lbf.ft 47970 lbf.ft 53350 lbf.ft 11200 lbf 26980 lbf
SDE21/PDE21
(Azimut) 		15 kN.m 203 kN.m 72.3 kN.m 50 kN 120 kN 125:1 ≤0.15°(SDE21)
I: ≤0.03° (PDE21)
II: ≤0.05°(PDE21)
III: ≤0.07°(PDE21)
IV:≤0.09°(PDE21) 		149kg
11000 lbf.ft 150000 lbf.ft 78000 lbf.ft 359000 lbf 144000 lbf
SDE21/PDE21
(Höhe ) 		23 kN.m 100 kN.m 105.8 kN.m 80 kN 160 kN 125:1 ≤0.15°(SDE21)
I: ≤0.05° (PDE21)
II: ≤0.07°(PDE21)
III: ≤0.09°(PDE21) 		370kg
16970 lbf.ft 73800 lbf.ft 78080 lbf.ft 17980 lbf 35970 lbf
