HSE SERIE SCHWENKANTRIEB

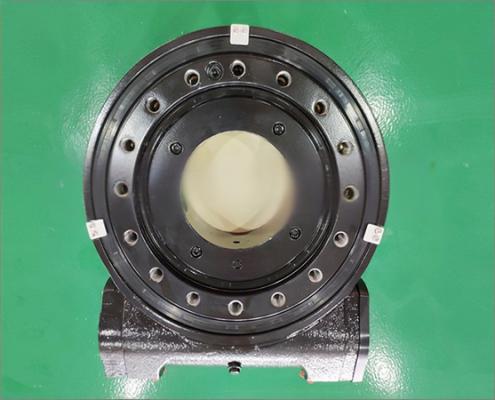

HSE Schwenkantrieb
HSE Schwenkantrieb

ZZ’s Einzylinder-Schwenkantrieb für Schwerfahrzeuge war ursprünglich ein kundenspezifisches Modell für hydraulische Modulfahrzeuge. Aufgrund der speziellen Konstruktion der Drehverbindung kann er relativ große axiale dynamische Lasten aufnehmen. Gleichzeitig kann die Konstruktion mit großem Modul den Anforderungen von Modulfahrzeugen gerecht werden. (Fahrzeuge haben hohe Anforderungen an das Ausgangsdrehmoment) Derzeit nimmt er mehr als 80 % des inländischen Marktes ein und wurde von Kunden anerkannt.

Modell: HSE Schwenkantrieb

Typ: Schneckengetriebe

Gewicht: 53-255kg

Ausgangsdrehmoment: 9 kN.m – 25 kN.m

Lieferzeit: 30-60 Tage

Katalog-Download Angebot anfordern

HSE-Serie Schwenkantrieb

TYP Parameter
Output torque Overturning moment Holding torque Axial static load Radial static load Axial dynamic load Radial dynamic load Reduction ratio Accuracy class Weight
HSE9 9 kN.m 35.6 kN.m 38.7 kN 578 kN 215 kN 136 kN 115 kN 62:1 <=0.15° 53 Kg
6642 lbf.ft 26300 lbf.ft 29000 lbf.ft 129900 lbf 48300 lbf 30600 lbf 25900 lbf
HSE14 12 kN.m 71.2 kN.m 48 kN 960 kN 360 kN 230 kN 200 kN 86:1 <=0.13° 79.5 Kg
8856 lbf.ft 52600 lbf.ft 35000 lbf.ft 215800 lbf 80900 lbf 51700 lbf 44900 lbf
HSE21 21.8 kN.m 26.6 kN.m 167 kN 1058 kN 421 kN 265 kN 216 kN 82:1 <=0.15° 186 Kg
16078 lbf.ft 19618 lbf.ft 125000 lbf.ft 238000 lbf 95000 lbf 60000 lbf 49000 lbf
HSE25 25 kN.m 30 kN.m 271 kN 2360 kN 945 kN 590 kN 470 kN 94:1 <=0.15° 255 Kg
18439 lbf.ft 22140 lbf.ft 200000 lbf.ft 531000 lbf 212000 lbf 133000 lbf 106000 lbf
