VE SERIES SCHWENKANTRIEB

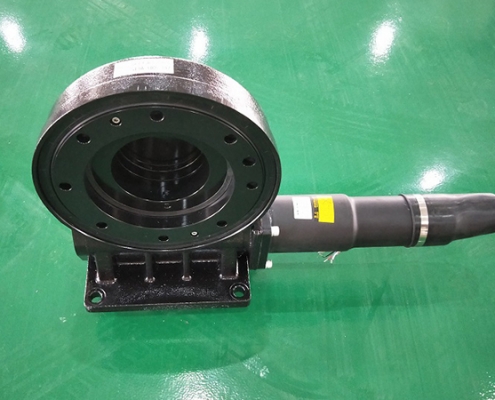

VE-Serie Schwenkantrieb
VE-Serie Schwenkantrieb

Der Schwenkantrieb der VE-Serie ist eine Schlüsselkomponente von Solarnachführsystemen, die sicherstellt, dass Solarmodule der Sonne folgen, um die Solarenergieausbeute zu maximieren. Vertikale Bauweise, geschlossene Struktur, Einzelflansch- oder Doppelflansch-Ausgang. Die VE-Serie ist für ein- und zweiachsige Solarnachführungen ausgelegt, um hohe Drehmomente zu übertragen und schwere Lasten zu tragen.

Der Vorteil dieser Schwenkantriebsserie ist die vertikale Bauweise. Die vertikale Bauweise wird hauptsächlich für die solare Nachführungsstromerzeugung verwendet. Ihre spezielle Struktur vereinfacht effektiv die komplexe Struktur des EPC-Gestells und reduziert die Gesamtsystemkosten. Das vertikale Design ist auf dem Markt wettbewerbsfähiger.

Bereich des Außendurchmessers: 300 mm bis 21000 mm

Ringmaterial: 42CrMo / 50Mn / C45

Kugel-/Rollenmaterial: GCr15

Gewicht: 17-370kg

Lieferzeit: 30 Tage

Katalog-Download Angebot anfordern

VE SERIES SCHWENKANTRIEB

TYP Parameter
Output torque Overturning moment Holding torque Axial static load Radiallast Axial dynamic load Radial dynamic load Reduction ratio Accuracy class Weight
VE3 400 N.m 500 N.m 2000 N.m 30 kN 15kN 9.6 kN 8.4 kN 62:1 ≤0.02° 17kg
295 lbf.ft 369 lbf.ft 1457 lbf.ft 6744 lbf 3372 lbf 2158 lbf 1888 lbf
VE6 2000 N.m 9 kN.m 10000 N.m 60 kN 120 kN 14.4 kN 63 kN 30:1 ≤0.17° 45kg
1480 lbf.ft 6642 lbf.ft 7375 lbf.ft 13488,7 lbf 26977,4 lbf 3237,1 lbf 14162,4 lbf
VE7 1500 N.m 6000 N.m 10400 N.m 133 kN 53 kN 32 kN 28 kN 73:1 ≤0.02° 37kg
1107 lbf.ft 4425 lbf.ft 7671 lbf.ft 29900 lbf 11915 lbf 7194 lbf 6295 lbf
VE9A 6,5 kN.m 12 kN.m 12 kN.m 338 kN 120 kN 81 kN 61 kN 61:1 ≤0.17° 58kg
4794 lbf.ft 8851 lbf.ft 8851 lbf.ft 76000 lbf 27000 lbf 18000 lbf 14000 lbf
VE17 20 kN.m 65 kN.m 75 kN.m 50 kN 120 kN 81:1 ≤0.15° 150kg
14760 lbf.ft 47970 lbf.ft 55350 lbf.ft 11200 lbf 2698000 lbf
VE21 23 kN.m 100 kN.m 105.8 kN.m 80 kN 160 kN 125:1 ≤0.15° 370kg
16970 lbf.ft 73800 lbf.ft 78080 lbf.ft 17980 lbf 35970 lbf
