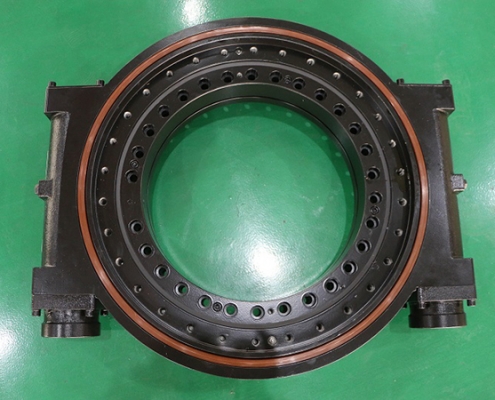

HSE-2シリーズ旋回ドライブ
HSE-2シリーズ旋回ドライブは、単一ウォームを基に開発されています。歯の接触が2倍に達するため、同じ体積と設置スペースでほぼ2倍の出力トルクを発生させることができます。
モデル: HSE旋回ドライブ
タイプ: ウォームギヤ減速機
重量: 53-255kg
出力トルク: 9 kN.m – 25 kN.m
リードタイム: 30-60日
製品パラメータ
HSEシリーズ旋回ドライブ
| タイプ | パラメータ | |||||||||
| 出力トルク | 転倒モーメント | 保持トルク | 軸方向静的荷重 | 半径方向静的荷重 | 軸方向動的荷重 | 半径方向動的荷重 | 減速比 | 精度等級 | 重量 | |
| HSE21-2 | 43.6 kN.m | 52.3 kN.m | 167 kN | 1058 kN | 421 kN | 265 kN | 216 kN | 82:1 | <=0.15° | 206 Kg |
| 32264 lbf.ft | 38702 lbf.ft | 125000 lbf.ft | 238000 lbf | 95000 lbf | 60000 lbf | 49000 lbf | ||||
| HSE25-2 | 50 kN.m | 60 kN.m | 271 kN | 2360 kN | 945 kN | 590 kN | 470 kN | 94:1 | <=0.15° | 275 Kg |
| 36878 lbf.ft | 44280 lbf.ft | 200000 lbf.ft | 531000 lbf | 212000 lbf | 133000 lbf | 106000 lbf | ||||
