ZZの単シリンダー旋回ドライブは、重車両向けで、元々は油圧モジュール車両用のカスタマイズモデルでした。旋回軸受構造の特殊な設計により、比較的大きな軸方向動荷重に耐えることができます。同時に、大モジュール構造設計はモジュール車両の要件を満たすことができます。（車両は出力トルクに対して高い要件があります）現在、国内市場の80％以上を占めており、顧客から認められています。

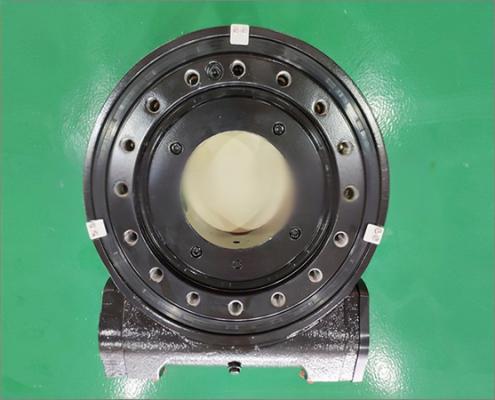

モデル: HSE旋回ドライブ

タイプ: ウォームギヤ減速機

重量: 53-255kg

出力トルク: 9 kN.m – 25 kN.m

リードタイム: 30～60日

カタログダウンロード 見積もり依頼

HSEシリーズ旋回ドライブ

タイプ Parameter
Output torque Overturning moment Holding torque Axial static load Radial static load Axial dynamic load Radial dynamic load Reduction ratio Accuracy class Weight
HSE9 9 kN.m 35.6 kN.m 38.7 kN 578 kN 215 kN 136 kN 115 kN 62:1 <=0.15° 53 Kg
6642 lbf.ft 26300 lbf.ft 29000 lbf.ft 129900 lbf 48300 lbf 30600 lbf 25900 lbf
HSE14 12 kN.m 71.2 kN.m 48 kN 960 kN 360 kN 230 kN 200 kN 86:1 <=0.13° 79.5 Kg
8856 lbf.ft 52600 lbf.ft 35000 lbf.ft 215800 lbf 80900 lbf 51700 lbf 44900 lbf
HSE21 21.8 kN.m 26.6 kN.m 167 kN 1058 kN 421 kN 265 kN 216 kN 82:1 <=0.15° 186 Kg
16078 lbf.ft 19618 lbf.ft 125000 lbf.ft 238000 lbf 95000 lbf 60000 lbf 49000 lbf
HSE25 25 kN.m 30 kN.m 271 kN 2360 kN 945 kN 590 kN 470 kN 94:1 <=0.15° 255 Kg
18439 lbf.ft 22140 lbf.ft 200000 lbf.ft 531000 lbf 212000 lbf 133000 lbf 106000 lbf
