SDE-PDEシリーズスリュードライブ

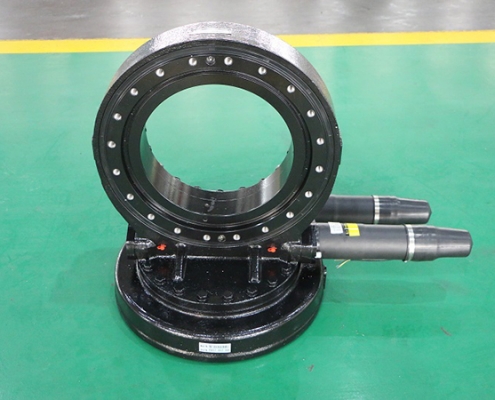

SDE-PDEシリーズスリュードライブは、密閉ギアリングを備えた垂直スリュードライブで、低速屋外用アプリケーション向けです。アワーグラスウォームギアを採用し、ギアの接触と長寿命を実現し、高い静的負荷容量と複数の精度レベルを備えています。ベアリング径が最大21インチの5サイズが用意されており、湿気、腐食性、粉塵の多い環境や異物が混入しやすい環境での使用に適しています。また、太陽追尾業界での使用中に簡単に設置できる設置の柔軟性も備えています。
シリーズSDEスリュードライブは、低速（<1 RPM）の屋外用途向けに装備された堅牢な密閉ギアリング垂直旋回ドライブソリューションです。二軸複合フェンス構造と水平・ピッチ伝達の統合設計により、太陽追尾の精度を向上させ、発電効率を高めることができます。ZZは全体設計を採用しており、より剛性が高く、耐衝撃性に優れ、砂漠やその他の過酷な環境に耐えることができます。
外径範囲： 300 mm ～ 21000 mm
リング材質： 42CrMo / 50Mn / C45
ボール/ローラー材質： GCr15
ケージ材質： 鋼20またはZL102鋳造アルミニウム合金
重量： 53-370kg
リードタイム： 30日
SDE-PDEシリーズスリュードライブ
| タイプ | パラメータ | |||||||||
| 出力トルク | 転倒モーメント | 保持トルク | アキシャル静的荷重 | ラジアル静的荷重 | アキシャル動的荷重 | ラジアル動的荷重 | 減速比 | 精度クラス | 重量 | |
| SDE3 | 400 N.m | 2000 N.m | 2000 N.m | 30 kN | 15 kN | 9 .6 kN | 8.4 kN | 62:1 | ≤0.1° | 26kg |
| 295 lbf.ft | 1475 lbf.ft | 1475 lbf.ft | 6744 lbf | 3372 lbf | 2158 lbf | 1888 lbf | ||||
|
SDE17/PDE17
（方位角） |
10 kN.m | 135.6 kN.m | 72.3 kN.m | 970 kN | 390 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0.03°(PDE17) II: ≤0.05°(PDE17) III: ≤0.07°(PDE17) IV: ≤0.09°(PDE17) |
103.5kg | ||
| 7400 lbf.ft | 100000 lbf.ft | 53400 lbf.ft | 218000 lbf | 88000 lbf | ||||||
|
SDE17/PDE17
(仰角) |
11 kN.m | 65 kN.m | 72.3 kN.m | 50 kN | 120 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0.03°(PDE17) II: ≤0.05°(PDE17) III: ≤0.07°(PDE17) IV: ≤0.09°(PDE17) |
159.1kg | ||
| 8818 lbf.ft | 47970 lbf.ft | 53350 lbf.ft | 11200 lbf | 26980 lbf | ||||||
|
SDE21/PDE21
(方位角) |
15 kN.m | 203 kN.m | 72.3 kN.m | 50 kN | 120 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.03° (PDE21) II: ≤0.05°(PDE21) III: ≤0.07°(PDE21) IV:≤0.09°(PDE21) |
149kg | ||
| 11000 lbf.ft | 150000 lbf.ft | 78000 lbf.ft | 359000 lbf | 144000 lbf | ||||||
|
SDE21/PDE21
(仰角 ) |
23 kN.m | 100 kN.m | 105.8 kN.m | 80 kN | 160 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.05° (PDE21) II: ≤0.07°(PDE21) III: ≤0.09°(PDE21) |
370kg | ||
| 16970 lbf.ft | 73800 lbf.ft | 78080 lbf.ft | 17980 lbf | 35970 lbf | ||||||
