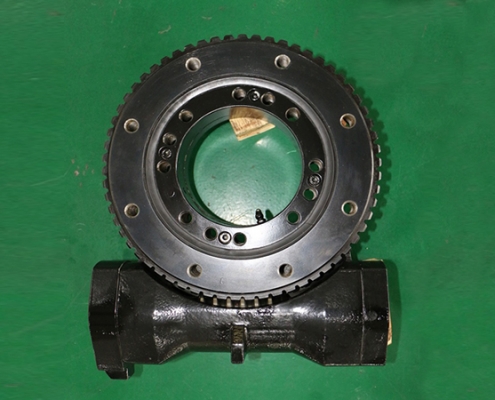

Sシリーズ旋回ドライブ

Sシリーズ旋回ドライブ
Sシリーズ旋回ドライブ

Sシリーズ旋回ドライブは、高剛性、信頼性の高い動作制御、および高トルクを処理する能力が求められる用途向けに設計された旋回駆動機構の一種です。これらの旋回ドライブは、太陽追尾システム、風力タービン、建設機械、およびさまざまな産業機械に特に適しています。

モデル: Sシリーズ旋回ドライブ

タイプ: ウォームギヤ減速機

重量: 37-87kg

出力トルク: 6.5 kN.m – 10 kN.m

リードタイム: 30-60日

カタログダウンロード 見積もり依頼

Sシリーズ旋回ドライブ

タイプ パラメータ
出力トルク 転倒モーメント 保持トルク アキシャル静的荷重 ラジアル静的荷重 アキシャル動的荷重 ラジアル動的荷重 減速比 精度等級 重量
S9 6.5 KN.m 33.9 KN.m 38.7 KN.m 338 KN 135 KN 81 KN 71 KN 61:1 ≤0.17° 37kg
4794 lbf.ft 25000 lbf.ft 29000 lbf .ft 76000 lbf 30000 lbf 18000 lbf 16000 lbf
S12 7.5 KN.m 54.3 KN.m 43 KN.m 475 KN 190 KN 114 KN 100 KN 78:1 ≤0.17° 41kg
5532 lbf.ft 40000 lbf.ft 32000 lbf .ft 107000 lbf 43000 lbf 26000 lbf 23000 lbf
S14 8 KN.m 67.8 KN.m 48 KN.m 555 KN 222 KN 133 KN 117 KN 85:1 ≤0.17° 47kg
5900 lbf.ft 50000 lbf.ft 35000 lbf .ft 125000 lbf 50000 lbf 30000 lbf 26000 lbf
S17 10 KN.m 135.6 KN.m 72.3 KN.m 970  KN 390  KN 235  KN 205  KN 102:1 ≤0.15° 87kg
7400 lbf.ft 100000 lbf.ft 53000 lbf .ft 218000 lbf 88000 lbf 53000 lbf 46000 lbf
