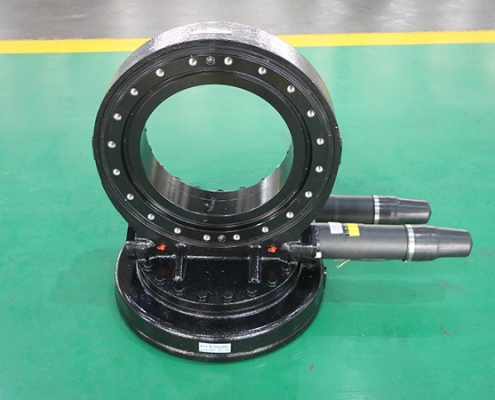

SDE-PDE SERİSİ DÖNDÜRME SÜRÜCÜSÜ
SDE-PDE serisi döndürme sürücüsü, kapalı dişli yapısına sahip, düşük hızlı dış mekan uygulamaları için dikey bir döndürme sürücüsüdür. Dişli teması ve uzun ömür için kum saati tipi sonsuz vida, yüksek statik yük kapasitesi ve birden fazla hassasiyet seviyesi sunar. Beş farklı boyutta ve 21 inç'e kadar yatak çaplarıyla mevcut olan sürücü, ıslak, aşındırıcı, yoğun tozlu ve döküntülü ortamlarda kullanıma uygundur. Ayrıca, güneş takip endüstrisinde kullanım sırasında kolay kurulum için esneklik sağlar.
SDE Serisi Döndürme Sürücüsü, düşük hızlı (<1 RPM) dış mekan uygulamaları için donatılmış, sağlam kapalı dişli yapısına sahip dikey bir döndürme sürücüsü çözümüdür. Çift eksenli birleşik çit yapısı ve yatay ve eğim aktarımının entegre tasarımı, güneşi takip etme doğruluğunu artırabilir ve enerji üretim verimliliğini yükseltebilir. ZZ, daha sert, daha darbeye dayanıklı ve çöllere ve diğer yerlerdeki zorlu ortamlara dayanabilmesi için genel tasarımı benimser.
Dış çap aralığı: 300 mm ila 21000 mm
Halka malzemesi: 42CrMo / 50Mn/ C45
Bilya/makara malzemesi: GCr15
Kafes malzemesi: çelik 20 veya ZL102 döküm alüminyum alaşımı
Ağırlık: 53-370kg
Teslim Süresi: 30 gün
SDE-PDE SERİSİ DÖNDÜRME SÜRÜCÜSÜ
| TİP | Parametre | |||||||||
| Çıkış torku | Devrilme momenti | Tutma torku | Eksenel statik yük | Radyal statik yük | Eksenel dinamik yük | Radyal dinamik yük | Redüksiyon oranı | Hassasiyet sınıfı | Ağırlık | |
| SDE3 | 400 N.m | 2000 N.m | 2000 N.m | 30 kN | 15 kN | 9 .6 kN | 8.4 kN | 62:1 | ≤0.1° | 26kg |
| 295 lbf.ft | 1475 lbf.ft | 1475 lbf.ft | 6744 lbf | 3372 lbf | 2158 lbf | 1888 lbf | ||||
|
SDE17/PDE17
(Azimut) |
10 kN.m | 135.6 kN.m | 72.3 kN.m | 970 kN | 390 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0.03°(PDE17) II: ≤0.05°(PDE17) III: ≤0.07°(PDE17) IV: ≤0.09°(PDE17) |
103.5kg | ||
| 7400 lbf.ft | 100000 lbf.ft | 53400 lbf.ft | 218000 lbf | 88000 lbf | ||||||
|
SDE17/PDE17
(Yükseklik) |
11 kN.m | 65 kN.m | 72.3 kN.m | 50 kN | 120 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0.03°(PDE17) II: ≤0.05°(PDE17) III: ≤0.07°(PDE17) IV: ≤0.09°(PDE17) |
159.1kg | ||
| 8818 lbf.ft | 47970 lbf.ft | 53350 lbf.ft | 11200 lbf | 26980 lbf | ||||||
|
SDE21/PDE21
(Azimut) |
15 kN.m | 203 kN.m | 72.3 kN.m | 50 kN | 120 kN | 125:1 |
≤0,15°(SDE21)
I: ≤0,03° (PDE21) II: ≤0,05°(PDE21) III: ≤0,07°(PDE21) IV:≤0,09°(PDE21) |
149kg | ||
| 11000 lbf.ft | 150000 lbf.ft | 78000 lbf.ft | 359000 lbf | 144000 lbf | ||||||
|
SDE21/PDE21
(Yükseklik ) |
23 kN.m | 100 kN.m | 105.8 kN.m | 80 kN | 160 kN | 125:1 |
≤0,15°(SDE21)
I: ≤0,05° (PDE21) II: ≤0,07°(PDE21) III: ≤0,09°(PDE21) |
370kg | ||
| 16970 lbf.ft | 73800 lbf.ft | 78080 lbf.ft | 17980 lbf | 35970 lbf | ||||||
