ZZ döner milli rulmanları, dişsiz veya harici dişli seçenekleriyle önemli radyal, eksenel ve moment yüklerini taşıyacak şekilde tasarlanmıştır. Zengin deneyimiyle ZZ Bearing, belirli uygulamalar için yüksek kaliteli, özelleştirilmiş döner milli rulmanları sağlar.

Döner mili rulmanı nedir?

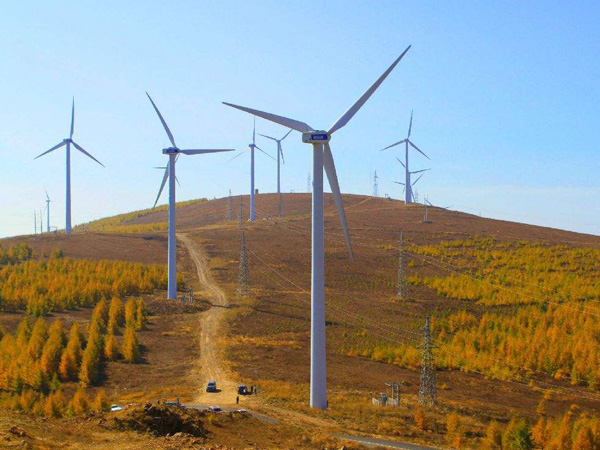

Bir döner mili rulmanı veya döner halka (aynı zamanda döner tabla rulmanı olarak da adlandırılır), tipik olarak ağır ancak yavaş dönen veya yavaşça salınan yükleri bir arada (eksenel, radyal ve moment yükleri) destekleyen, genellikle geleneksel bir vinç, bir salınım makinesi veya yatay eksenli bir rüzgar türbininin rüzgara bakan platformu (yaw) gibi yatay bir platform olan dönel bir döner elemanlı rulmandır.

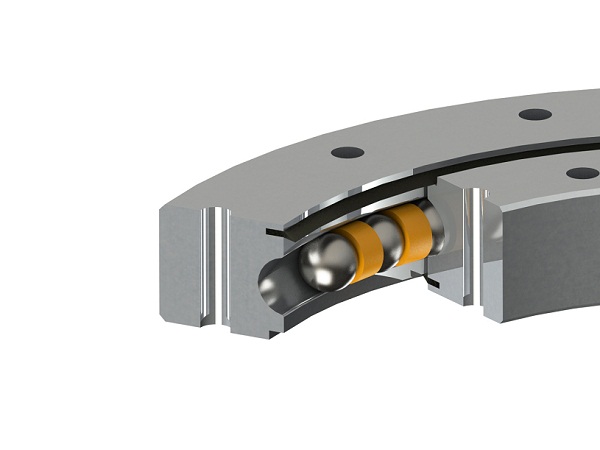

Dört Nokta Temaslı Bilyalı Döner Rulman — Dört Nokta Temaslı Bilyalı Döner Mili Rulmanı

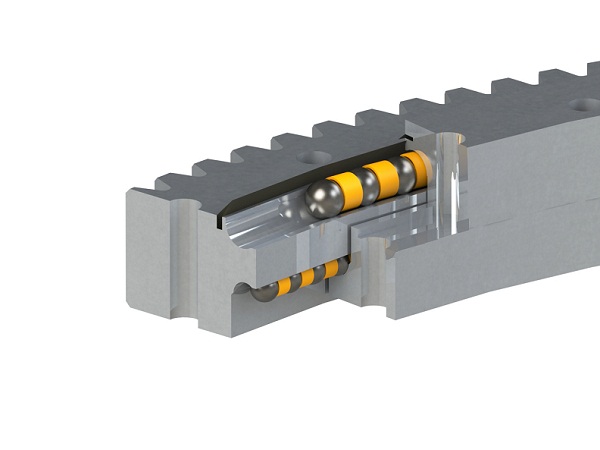

Çift Sıralı Farklı Çaplı Bilyalı Döner Rulman — Çift Sıralı Farklı Çaplı Bilyalı Döner Mili Rulmanı

Uygulama Çözümü

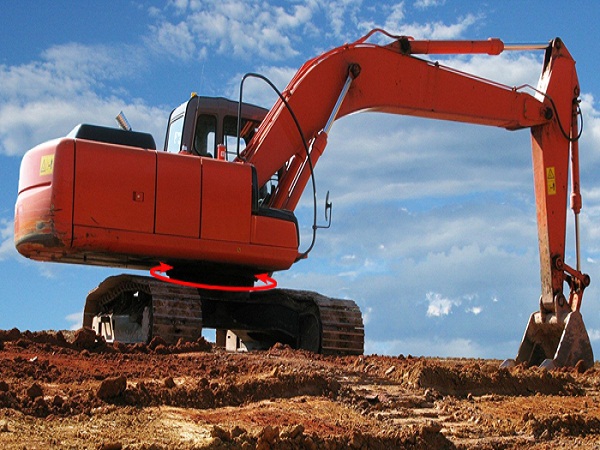

Çeşitli iş makinelerinin yanı sıra, döner milli rulmanların uygulama alanı da giderek genişlemektedir. Liman ekipmanları, metalurji ekipmanları ve sondaj platformları, orijinal rulmanları büyük ölçüde döner milli rulmanlarla değiştirmeye başlamıştır. Örneğin, lazer boru kesme makinesi, istifleyici ve geri kazanıcı, CSP, boru itme makinesi, ekskavatör vb. Belirli uygulamalar için lütfen aşağıya tıklayarak görüntüleyin.

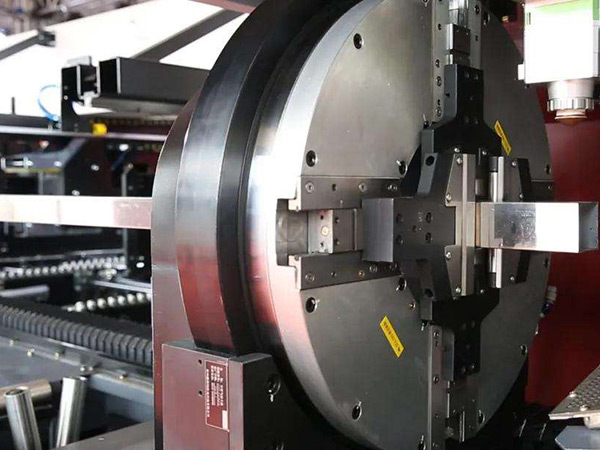

Lazer Boru Kesme Makinesi İçin Döner Rulman — Lazer Boru Kesme Makinesi İçin

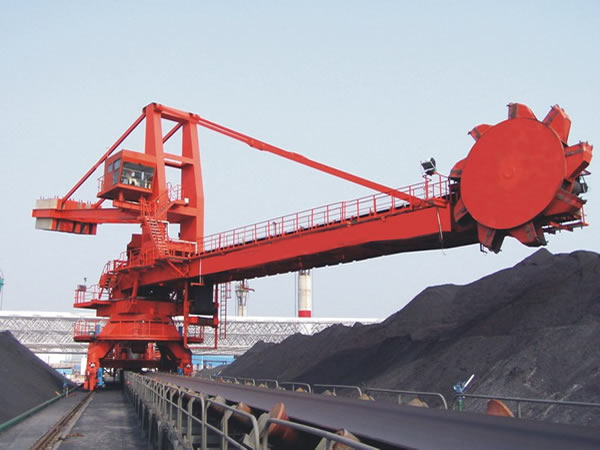

İstifleyici ve Geri Kazanıcı İçin Döner Rulman — İstifleyici ve Geri Kazanıcı İçin Döner Mili Rulmanı

Fotoelektrik Isıtma İçin Döner Tahrik Sistemi

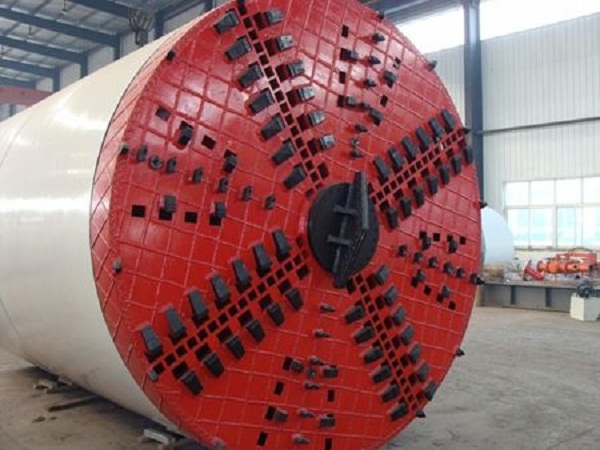

Boru İtme Makinesi İçin Döner Rulman — Boru İtme Makinesi İçin Döner Mili Rulmanı

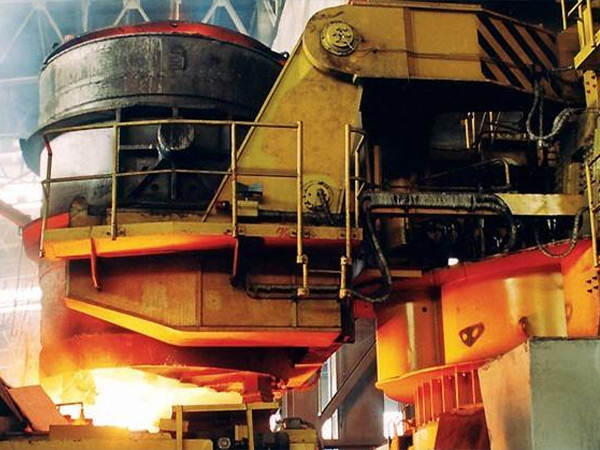

Pota Döner Tablası İçin Döner Rulman — Pota Döner Tablası İçin Döner Mili Rulmanı

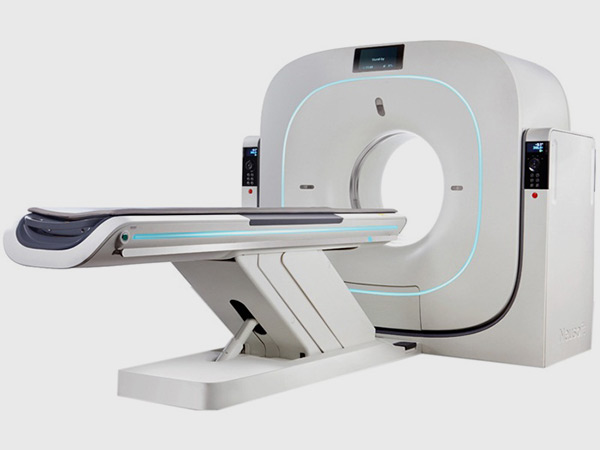

Tıbbi Ekipman İçin Döner Rulman — Tıbbi Ekipman İçin Döner Mili Rulmanı

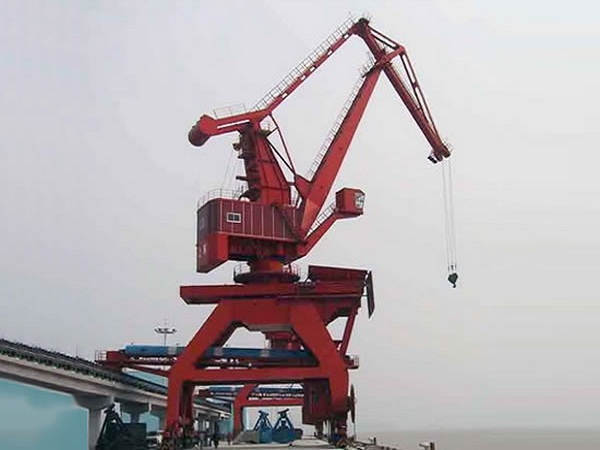

Liman Makinaları İçin Döner Rulman — Liman Makineleri İçin Döner Mili Rulmanı

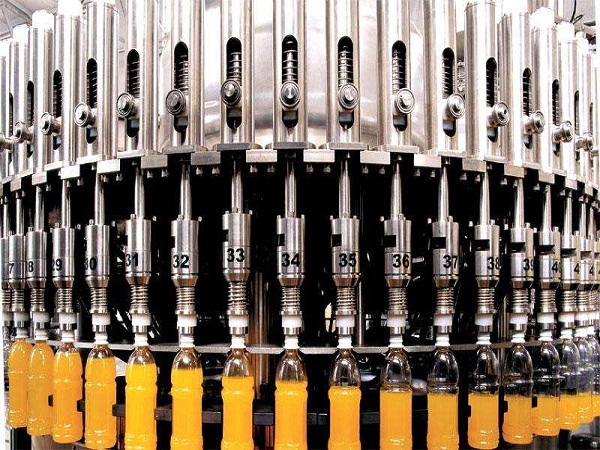

İçecek Dolum Hattı Döner Rulmanı — İçecek Dolum Hattı Döner Mili Rulmanı

Rulman seçeneği, ömür hesabı, ürün yükseltmesi, yeni ürün geliştirme
Döner Mili Rulmanı Tasarım Özelleştirme

Müşterinin ihtiyaçlarını anlamak

Tasarım çizimleri

Sözleşmeyi imzalamak

Üretim ve teslimat

Satış sonrası garanti

Bizimle İletişime Geçin +

HİZMET VE KALİTE

Sağlanan çizimlere göre özelleştirilebilir

Müşteri sistemi için OEM hizmeti

Teknik kurulum danışmanlığı hizmetleri sağlayın

Garanti süresi 12 aydır

Kullanımı takip edin

KURULUM ÖNLEMLERİ

01. Montaj braketi genellikle silindirik bir yapı benimser ve silindirik duvarın yatak kanalının merkeziyle hizalanması daha iyidir. Döner rulmanın lokal aşırı yüklenmesini önlemek ve esnek çalışmasını sağlamak için, montaj braketi tüm kaynak işlemlerinden sonra iç gerilimi gidermek üzere işleme tabi tutulmalı ve montaj düzlemi işlenmeli ve düzlüğü (yatay düzlemin açısal sapması dahil) belirli bir aralıkta kontrol edilmelidir.

02. Her bir ZZ döner rulman seti, montajdan önce eşleşen ana makine montaj düzlemi ile kontrol edilmelidir. Döner rulman parçalarının gerekli sertliğine ek olarak, bağlantı yüzeyi de işlenmeli ve yüzey kalıntıları temizlenmelidir. Don, boya ve diğer yabancı maddeler.

03. Kullanıcıya sağlanan ZZ döner rulman, halkanın uç yüzünde veya yuvarlanma elemanının dolum deliğinde sertleştirilmiş yumuşak bant sembolü “S” ile işaretlenmiştir. Kullanıcı, yumuşak bandı montaj sırasında yük olmayan bölge veya tekrarlanmayan yük bölgesine yerleştirmelidir. Ayrıca dişli halkanın diş üst yüzeyi, dişlinin maksimum salgı noktası olan renk ile boyanmıştır ve tahrik dişlisinin boşluğunun ayarlanması gerekir.

04. Montaj uygulanırken, döner rulman yerine kaldırıldıktan sonra, uyum düzleminin düzlüğünü kontrol etmek için bir filer göstergesi kullanın. Boşluk çok büyükse, yeniden işlenmelidir. Gerçekten işlenemiyorsa, plastik veya kısmi contalarla doldurulabilir. Cıvatalar sıkıldıktan sonra döner rulmanın deformasyonunu önlemek ve döner rulmanın performansını etkilemek için.

05. Döner rulmanı radyal olarak konumlandırdıktan sonra, montaj cıvatalarını yıldız çapraz şeklinde sıkın ve rulmanın dönüşünü kontrol edin. Rulmanın düzgün iletimini sağlamak için, dişli yan boşluğu, montaj cıvataları tamamen sıkılmadan önce kontrol edilmeli ve ayarlanmalıdır. Cıvataları sıkarken yeterli ön sıkma kuvveti olmalıdır ve ön sıkma kuvveti, cıvata malzemesinin akma sınırının %70'i olmalıdır. Montaj cıvataları, su verilmiş ve temperlenmiş düz pullarla donatılmalı ve yaylı pullar kesinlikle yasaktır.

06. Döner halkanın döner rulmanı, montaj sırasında yüksek mukavemetli cıvatalarla sıkılmalıdır ve sıkma cıvataları gerekli ön sıkma kuvvetine ulaşmalıdır.
