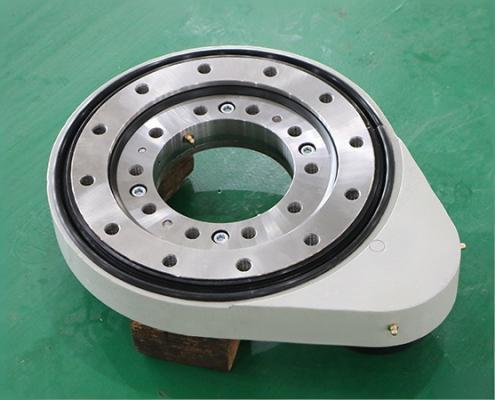

SG-I Düz Dişli Döner Tahrik

SG-I düz dişli tahrik sisteminin özellikleri (dişli tipi döner redüktör)

Helis dişlerin kavrama oranı düz dişlerinkinden daha yüksektir ve gürültü ve aşınma da daha azdır. Genellikle ağır makinelerin iletiminde kullanılırlar; bir redüktör seçerken çevresel hız, yük koşulları ve çalışma koşulları gibi gerçek faktörlere göre seçilmelidir.

SG-I düz dişli döner tahrik sistemi, kolay işleme, üretim ve montaj kolaylığı, yüksek hassasiyet ve eksen mesafesindeki değişimin normal kavramasını etkilememesi avantajlarına sahiptir.

Büyük taşıma kapasitesi aralığı sayesinde, ister nominal giriş gücü ister nominal çıkış torku aralığı olsun, ülkemizde metalurji, madencilik, ulaşım ve diğer ekipmanlarda yaygın olarak kullanılmaktadır. Dişler çizgi temasında olduğundan, bu tip redüktör, dişli mekanizmasının parçalarının yüksek hassasiyet ve rijitlik gerektirir.

SG-I düz dişli tipi döner redüktör montajı

• Katı şaftın sabit montajı

Bu montaj yöntemi, redüktörün çıkış şaftını metalürjik makinelere kaplinler, zincir dişlileri, dişliler, kasnaklar vb. aracılığıyla bağlamak ve redüktörü, redüktör tabanındaki ankraj cıvataları aracılığıyla sağlam bir yapıya sıkıca monte etmektir. Titreşimsiz temel. Şu anda çoğu dişli redüktör bu montaj yöntemini kullanabilir.

Büyük dişli redüktörler için, ayar cıvataları ile montaj pozisyonunu ayarlamak amacıyla gövde ayaklarına dişli delikler açılmalıdır. Luffing mekanizmasının dişli redüktörü, montaj sırasında hareketi önlemek için bir pim ile kilitlenmelidir.

• İçi boş şaftın tek nokta yüzer montajı

Bu montaj yöntemi, dişli redüktörün çıkış şaftını içi boş bir şaft olarak kullanır ve bir genişleme burcu aracılığıyla çalışma makinesinin transmisyon şaftına bağlanır. Motor, kaplin, fren ve redüktörü içeren tüm tahrik düzeneği, transmisyon cihazının desteğine monte edilir. Daha sonra bilyalı mafsallar veya yataklar tarafından desteklenir.

Montaj prensibi, küresel mafsalın yatak noktasının transmisyon düzeneğinin ağırlık merkezinden belirli bir mesafe kadar sapmasıdır. Çalışma koşullarında, eksantrik destek noktasının neden olduğu eğilme momenti, tahrik düzeneğinin yükünün neden olduğu eğilme momenti ile ekstra kuvveti dengeleyebilir.

• İçi boş aks süspansiyon montajı

Bu montaj yöntemi, SG-I düz dişli redüktörünün çıkış şaftını ve metalürjik makine şaftını bir genişleme burcu aracılığıyla bağlamak ve çıkış şaftı ve başka bir burulma çubuğu tarafından desteği tamamlamaktır. Bu montaj yöntemi nispeten basittir, yerden tasarruf sağlar ve tüm makinenin ağırlığını azaltabilir ve dikey yönden güç ileten transmisyon ekipmanları için uygundur.
