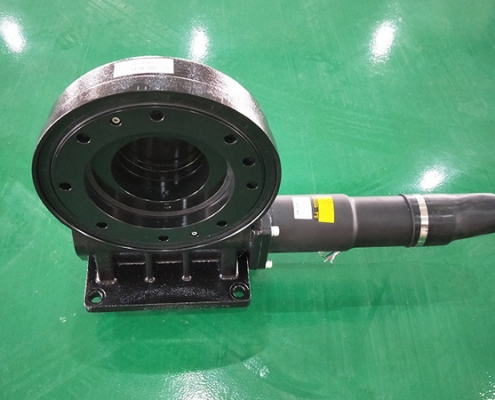

VE Serisi Döner Tahrik
VE Serisi Döner Tahrik

VE Serisi döner tahrik, güneş takip sistemlerinin temel bir bileşenidir; güneş panellerinin güneşin yolunu izleyerek maksimum güneş enerjisi toplamasını sağlar. Dikey yapı tasarımı, kapalı yapı, tek flanş veya çift flanş çıkışı. VE serisi, yüksek tork iletmek ve ağır yük taşımak için güneş enerjisi tek ve çift eksenli izleyiciler için tasarlanmıştır.

Bu döner tahrik serisinin avantajı, dikey yapı tasarımıdır. Dikey yapı tasarımı esas olarak güneş takibi enerji üretimi için kullanılır. Özel yapısı, EPC braketinin karmaşık yapı tasarımını etkili bir şekilde basitleştirir ve genel sistem maliyetini düşürür. Dikey tasarım pazarda daha rekabetçidir.

Dış çap aralığı: 300 mm ila 21000 mm

Halka malzemesi: 42CrMo / 50Mn / C45

Bilya/makara malzemesi: GCr15

Ağırlık: 17-370kg

Teslimat Süresi: 30 gün

Katalog İndir Teklif İste

VE SERISI DÖNER TAHRIK

TİP Parametre
Çıkış torku Devrilme momenti Tutma torku Eksenel statik yük Radyal yük Eksenel dinamik yük Radyal dinamik yük Redüksiyon oranı Hassasiyet sınıfı Ağırlık
VE3 400 N.m 500 N.m 2000 N.m 30 kN 15kN 9.6 kN 8.4 kN 62:1 ≤0.02° 17kg
295 lbf.ft 369 lbf.ft 1457 lbf.ft 6744 lbf 3372 lbf 2158 lbf 1888 lbf
VE6 2000 N.m 9 kN.m 10000 N.m 60 kN 120 kN 14.4 kN 63 kN 30:1 ≤0.17° 45kg
1480 lbf.ft 6642 lbf.ft 7375 lbf.ft 13488.7 lbf 26977.4 lbf 3237.1 lbf 14162.4 lbf
VE7 1500 N.m 6000 N.m 10400 N.m 133 kN 53 kN 32 kN 28 kN 73:1 ≤0.02° 37kg
1107 lbf.ft 4425 lbf.ft 7671 lbf.ft 29900 lbf 11915 lbf 7194 lbf 6295 lbf
VE9A 6.5 kN.m 12 kN.m 12 kN.m 338 kN 120 kN 81 kN 61 kN 61:1 ≤0.17° 58kg
4794 lbf.ft 8851 lbf.ft 8851 lbf.ft 76000 lbf 27000 lbf 18000 lbf 14000 lbf
VE17 20 kN.m 65 kN.m 75 kN.m 50 kN 120 kN 81:1 ≤0.15° 150kg
14760 lbf.ft 47970 lbf.ft 55350 lbf.ft 11200 lbf 2698000 lbf
VE21 23 kN.m 100 kN.m 105.8 kN.m 80 kN 160 kN 125:1 ≤0.15° 370kg
16970 lbf.ft 73800 lbf.ft 78080 lbf.ft 17980 lbf 35970 lbf
