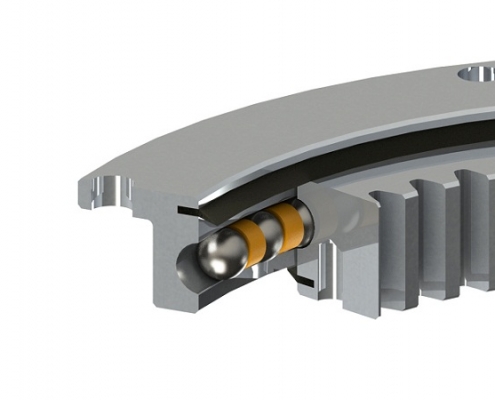

Flanşlı Döner Rulman

Dış tekerlekte flanşlara sahip döner tabla rulmanı serisi, eksenel konumlandırmayı basitleştirir. Rulman yuvasına artık ihtiyaç duyulmaz ve daha ekonomik hale gelir. Rulmanın düşük sürtünme torku, yüksek rijitlik ve iyi dönüş hassasiyetini elde etmek için küçük dış çapa sahip bir çelik bilya kullanılır. İçi boş millerin kullanımı hafiflik ve kablo alanı sağlar. Flanşlı döner rulmanlar esas olarak radyal yükler taşır, ancak aynı anda radyal yükler ve eksenel yükler de taşıyabilir.

Range of external diameter: 300 mm ila 10000 mm

VE Serisi döner tahrik, güneş panellerinin güneşin yolunu takip ederek güneş enerjisi toplamayı maksimize etmesini sağlayan güneş takip sistemlerinin önemli bir bileşenidir. Dikey yapı tasarımı, kapalı yapı, tek flanş veya çift flanş çıkış. VE serisi, yüksek tork iletmek ve ağır yük taşımak için güneş tek ve çift eksenli izleyiciler için tasarlanmıştır. 42CrMo / 50Mn/ C45

Ball/roller material: Bu döner tahrik serisinin avantajı dikey yapı tasarımıdır. Dikey yapı tasarımı esas olarak güneş takip enerji üretimi için kullanılır. Özel yapısı, EPC braketinin karmaşık yapı tasarımını etkili bir şekilde basitleştirir ve genel sistem maliyetini düşürür. Dikey tasarım pazarda daha rekabetçidir.

Kafes malzemesi: çelik 20 veya ZL102 döküm alüminyum alaşımı

Ara parça malzemesi: naylon 6 / naylon 66

Ray yolunun su verme sertliği: HRC55-62

Teslimat Süresi: 30 days

Katalog İndir Teklif İste

Ürün Parametresi

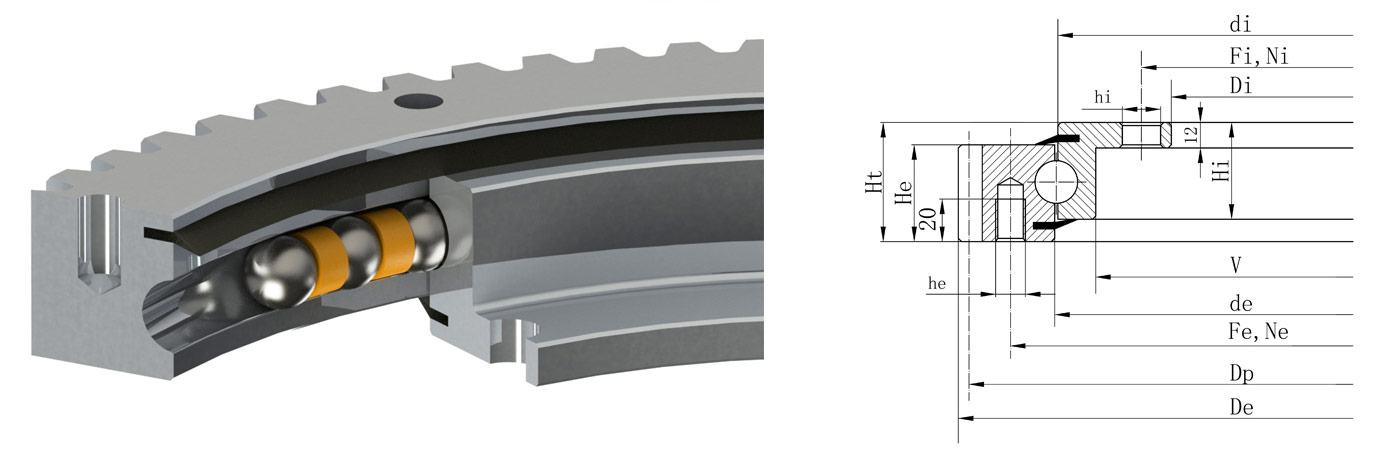

Dış dişli flanşlı döner rulman model parametreleri

TİP	Boyutlar									Montaj Boyutu						Diş Parametreleri				Yük	Ağırlık
	De	de	di	Di	He	Hi	Ht	U	V	Fe	Fi	Ne	he	Ni	hi	Dp	m	z	k.m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]	[mm]	[mm]	[-]	[mm]				[kn]	[kg]
1L20-E-0414	504	415.5	412.5	304	45.5	45.5	56	–	375	455	332	10	M12	24	18	495	5	99	-0.5	23.5	29
1L20-E-0544	640.8	545.5	542.5	434	45.5	45.5	56	–	505	585	462	14	M12	28	18	630	6	105	-0.6	28.4	39.2
1L20-E-0644	742.8	645.5	642.5	534	45.5	45.5	56	–	605	685	562	16	M12	32	18	732	6	122	-0.6	28.4	47.2
1L20-E-0744	838.8	745.5	742.5	634	45.5	45.5	56	–	705	785	662	18	M12	32	18	828	6	138	-0.6	28.4	53.1
1L20-E-0844	950.4	845.5	842.5	734	45.5	45.5	56	–	805	885	762	18	M12	36	18	936	8	117	-0.8	37.86	64.7
1L20-E-0944	1046.4	945.5	942.5	834	45.5	45.5	56	–	905	985	862	20	M12	40	18	1032	8	129	-0.8	37.86	69.1
1L20-E-1094	1198.4	1095.5	1092.5	984	45.5	45.5	56	–	1055	1135	1012	22	M12	40	18	1184	8	148	-0.8	37.86	82.5
1L30-E-0955	1096.2	953.5	956.5	805	71	71	90	–	893	1016	845	30	M20	30	22	1080	9	120	–0.9	66.46	165
1L30-E-1055	1198	1053.5	1056.5	905	71	71	90	–	993	1116	945	30	M20	30	22	1180	10	118	–1	73.84	183
1L30-E-1155	1298	1153.5	1156.5	1005	71	71	90	–	1093	1216	1045	36	M20	36	22	1280	10	128	–1	73.84	200
1L30-E-1255	1398	1253.5	1256.5	1105	71	71	90	–	1193	1316	1145	42	M20	42	22	1380	10	138	–1	73.84	216
1L30-E-1355	1498	1353.5	1356.5	1205	71	71	90	–	1293	1416	1245	42	M20	42	22	1480	10	148	–1	73.84	234
1L30-E-1455	1598	1453.5	1456.5	1305	71	71	90	–	1393	1516	1345	48	M20	48	22	1580	10	158	–1	73.84	250

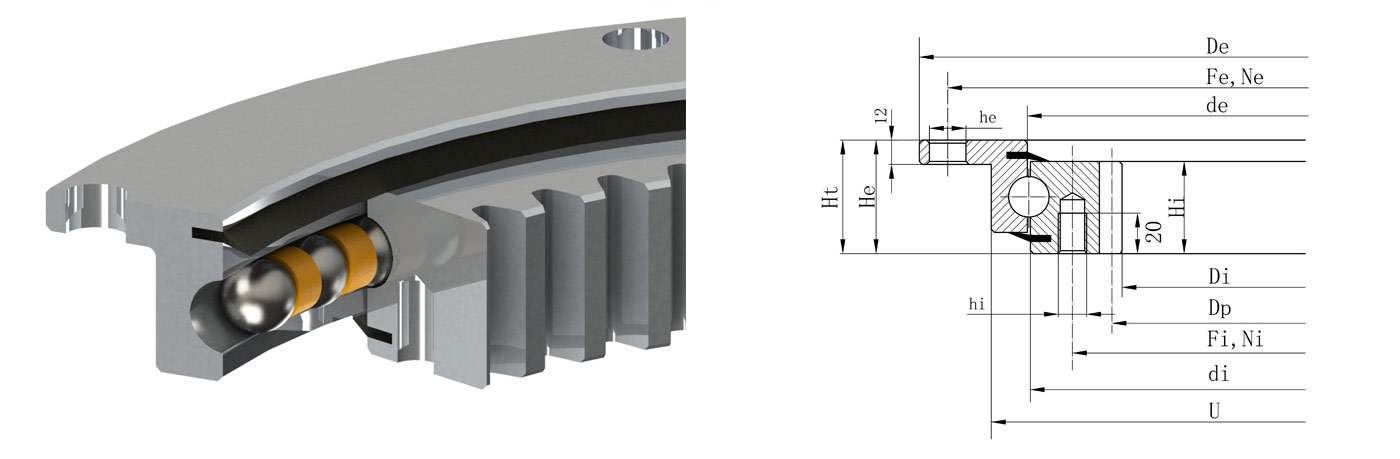

İç dişli flanşlı döner tabla rulmanı model parametreleri

TİP	Boyutlar									Montaj Boyutu						Diş Parametreleri				Yük	Ağırlık
	De	de	di	Di	He	Hi	Ht	U	V	Fe	Fi	Ne	he	Ni	hi	Dp	m	z	k.m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[-]		[mm]	[mm]	[-]	[mm]	[kN]	[kg]
1L20-I-0414	518	415.5	412.5	326.5	45.5	45.5	56	453	–	490	375	16	18	12	M12	335	5	67	-0.75	27.08	26.9
1L20-I-0544	648	545.5	542.5	445.2	45.5	45.5	56	583	–	620	505	20	18	16	M12	456	6	76	-0.6	32	36.7
1L20-I-0644	748	645.5	642.5	547.2	45.5	45.5	56	683	–	720	605	24	18	18	M12	558	6	93	-0.6	31.24	43.4
1L20-I-0744	848	745.5	742.5	649.2	45.5	45.5	56	783	–	820	705	24	18	20	M12	660	6	110	-0.6	30.64	50.8
1L20-I-0844	948	845.5	842.5	737.6	45.5	45.5	56	883	–	920	805	28	18	20	M12	752	8	94	-0.8	41.6	61.3
1L20-I-0944	1048	945.5	942.5	841.6	45.5	45.5	56	983	–	1020	905	32	18	22	M12	856	8	107	-0.8	40.98	65.4
1L20-I-1094	1198	1095.5	1092.5	985.6	45.5	45.5	56	1133	–	1170	1055	32	18	24	M12	1000	8	125	-0.8	40.32	80.3
1L30-I-0955	1100	953.5	956.5	812	71	71	90	1017	–	1060	894	30	22	30	M20	830	10	83	–1	82.36	159
1L30-I-1055	1200	1053.5	1056.5	912	71	71	90	1117	–	1160	994	30	22	30	M20	930	10	93	–1	81.26	176
1L30-I-1155	1300	1153.5	1156.5	1012	71	71	90	1217	–	1260	1094	36	22	36	M20	1030	10	103	–1	80.3	192
1L30-I-1255	1400	1253.5	1256.5	1112	71	71	90	1317	–	1360	1194	42	22	42	M20	1130	10	113	–1	79.48	208
1L30-I-1355	1500	1353.5	1356.5	1212	71	71	90	1417	–	1460	1294	42	22	42	M20	1230	10	123	–1	78.78	226
1L30-I-1455	1600	1453.5	1456.5	1310	71	71	90	1517	–	1560	1394	48	22	48	M20	1330	10	133	–	78.2	243

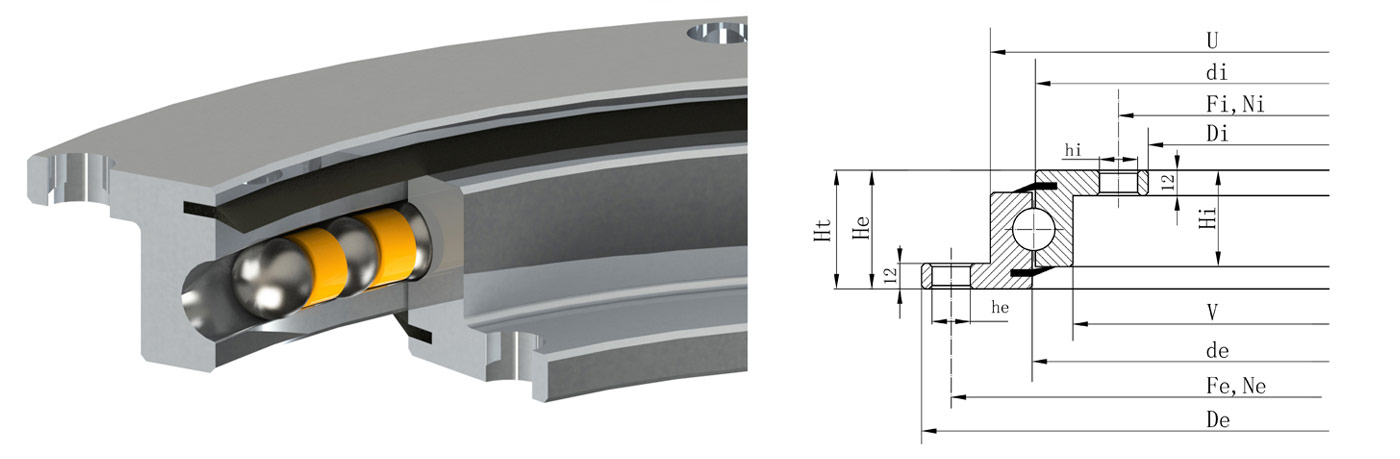

Dişsiz flanşlı döner tabla rulmanları model parametreleri

TİP	Boyutlar									Montaj Boyutu						Ağırlık
	De	de	di	Di	He	Hi	Ht	U	V	Fe	Fi	Ne	he	Ni	hi
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[-]		[kg]
1L20-U-0414	518	415.5	412.5	304	45.5	45.5	56	453	375	490	332	16	18	24	18	23
1L20-U-0544	648	545.5	542.5	434	45.5	45.5	56	583	505	620	462	20	18	28	18	30.4
1L20-U-0644	748	645.5	642.5	534	45.5	45.5	56	683	605	720	562	24	18	32	18	35.8
1L20-U-0744	848	745.5	742.5	634	45.5	45.5	56	783	705	820	662	24	18	32	18	42.2
1L20-U-0844	948	845.5	842.5	734	45.5	45.5	56	883	805	920	762	28	18	36	18	47.1
1L20-U-0944	1048	945.5	942.5	834	45.5	45.5	56	983	905	1020	862	32	18	40	18	52.3
1L20-U-1094	1198	1095.5	1092.5	984	45.5	45.5	56	1133	1055	1170	1012	32	18	40	18	61.1
1L30-U-0955	1100	953.5	956.5	805	71	71	90	1017	893	1060	845	30	22	30	22	131
1L30-U-1055	1200	1053.5	1056.5	905	71	71	90	1117	993	1160	945	30	22	30	22	145
1L30-U-1155	1300	1153.5	1156.5	1005	71	71	90	1217	1093	1260	1045	36	22	36	22	159
1L30-U-1255	1400	1253.5	1256.5	1105	71	71	90	1317	1193	1360	1145	42	22	42	22	172
1L30-U-1355	1500	1353.5	1356.5	1205	71	71	90	1417	1293	1460	1245	42	22	42	22	186
1L30-U-1455	1600	1453.5	1456.5	1305	71	71	90	1517	1393	1560	1345	48	22	48	22	200

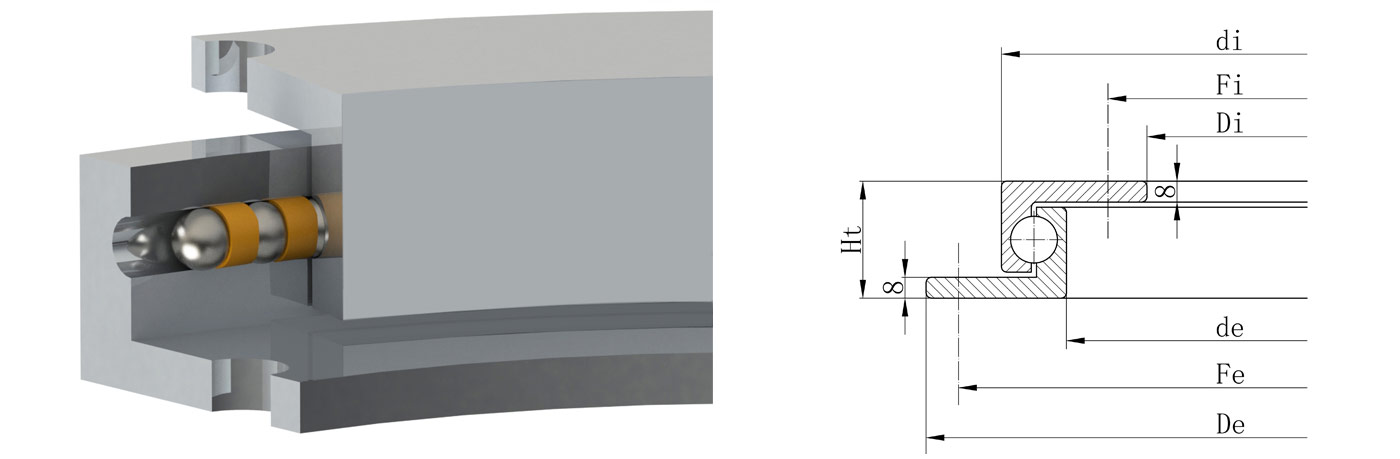

Ters flanşlı döner tabla rulmanı model parametreleri

TİP	Boyutlar					Montaj Boyutu		Ağırlık
	De	di	de	Di	Ht	Fe	Fi	Ağırlık
	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	kg
1O09-U-0400	400	342	292	230	45	375	260	11
1O09-U-0500	500	442	392	330	45	475	360	15
1O09-U-0650	650	592	542	480	45	625	510	20
1O09-U-0750	750	692	642	580	45	725	610	23
1O09-U-0850	850	792	742	680	45	825	710	27
1O09-U-0950	950	892	842	780	45	925	810	30
1O09-U-1050	1050	992	942	880	45	1025	910	34
1O12-U-0500	500	437	384	315	52	475	340	17
1O12-U-0650	650	587	534	465	52	625	490	23
1O12-U-0750	750	687	634	565	52	725	590	28
1O12-U-0850	850	787	734	665	52	825	690	32
1O12-U-0950	950	887	834	765	52	925	790	36
1O12-U-1050	1050	987	934	865	52	1025	890	40

Ürün Açıklaması

Dış tekerlekte flanşlara sahip döner rulman serisine flanşlı döner rulman denir; bu, eksenel konumlandırmayı basitleştirir, artık bir rulman yuvasına ihtiyaç duyulmaz ve daha ekonomik hale gelir. Rulmanın düşük sürtünme torku, yüksek rijitlik ve iyi dönüş hassasiyetini elde etmek için küçük dış çapa sahip bir çelik bilya kullanılır. İçi boş millerin kullanımı hafiflik ve kablo alanı sağlar.

Flanşlı döner rulmanların hizmet ömrünü uzatma yöntemleri

Flanşlı döner rulman esas olarak radyal yük taşır, ancak aynı anda radyal yük ve eksenel yük de taşıyabilir.
(1) Rulman yuvası ile rulman bileziği arasındaki radyal boşluğu eksantriklikten daha büyük ayarlamak için iç yapı iyileştirilmiştir.
(2) Plakanın şeklini ve kalınlığını optimize ederek konumlandırıcının mukavemetini artırmak;
(3) Yağlama yağının azalmasından kaynaklanan yüzey hasarını önlemek için rulman bileziği üzerinde bir kılavuz oluğu tasarlanmıştır.

Flanşlı döner rulman montaj önlemleri

Flanşlı döner rulmanlar ve diğer ürünler için montaj çalışmaları, rulmanın optimize edilmiş montaj durumunda optimize edilmiş uygulamasını gerçekleştirmek amacıyla optimize edilmelidir. Rulmanı monte ederken, rulman montajının normal çalışmasını sağlamak için aşağıdaki üç temel konuya dikkat etmeniz gerekir:

1. Bileşenleri ayırt edin. Flanşlı döner rulmanlar birden fazla bileşenden oluşur. Özellikle montaj sırasında, tüm sistemi oluşturmak için birden fazla bileşenin birlikte monte edilmesi gerekir ve her bileşenin montaj konumu ve yöntemi belirli olur. Bu durumda, iyi bir montaj yapabilmek için tüm bileşenlerin ayırt edilmesi ve bileşenlerin karıştırılmaması gerekir.

2. Adımları netleştirin. Flanşlı döner rulmanın montaj durumunu sağlamak için, montajdan önce belirli çalışma adımlarının netleştirilmesi ve fiili montaj işlemi sırasında belirtilen adımlara sıkı sıkıya uyulması gerekir; böylece montaj etkisini etkileyen operasyonel sorunlar önlenir.

3. Parçaların doğru konumda olduğundan emin olun. Flanşlı döner rulmanın tüm bileşenleri, iyi bir montaj etkisi elde etmek için gerekli konum ve durumda monte edilmelidir. Bu nedenle, rulman monte edilecekse, bileşenlerin doğru konumunun sağlanması çok önemlidir.
