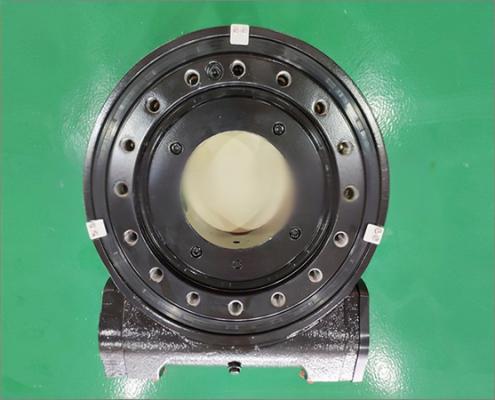

ACCIONAMIENTO DE GIRO SERIE HSE
El accionamiento de giro de un solo cilindro de ZZ para vehículos pesados fue originalmente un modelo personalizado para vehículos modulares hidráulicos. Debido al diseño especial de la estructura del cojinete de giro, puede soportar cargas dinámicas axiales relativamente grandes. Al mismo tiempo, el diseño de estructura de módulo grande puede cumplir con los requisitos de los vehículos modulares. (Los vehículos tienen altos requisitos de par de salida) Actualmente, ocupa más del 80% del mercado nacional y ha sido reconocido por los clientes.
Modelo: Accionamiento de giro HSE
Tipo: reductor de tornillo sinfín
Peso: 53-255kg
Par de salida: 9 kN.m – 25 kN.m
Plazo de entrega: 30-60 días
Rodamiento de Giro de Bolas de Doble Fila de Diferente Diámetro
| TIPO | Parámetro | |||||||||
| Par de salida | Momento de vuelco | Par de retención | Carga estática axial | Carga estática radial | Carga dinámica axial | Carga dinámica radial | Relación de reducción | Clase de precisión | Peso | |
| HSE9 | 9 kN.m | 35.6 kN.m | 38.7 kN | 578 kN | 215 kN | 136 kN | 115 kN | 62:1 | <=0.15° | 53 Kg |
| 6642 lbf.ft | 26300 lbf.ft | 29000 lbf.ft | 129900 lbf | 48300 lbf | 30600 lbf | 25900 lbf | ||||
| HSE14 | 12 kN.m | 71.2 kN.m | 48 kN | 960 kN | 360 kN | 230 kN | 200 kN | 86:1 | <=0.13° | 79.5 Kg |
| 8856 lbf.ft | 52600 lbf.ft | 35000 lbf.ft | 215800 lbf | 80900 lbf | 51700 lbf | 44900 lbf | ||||
| HSE21 | 21.8 kN.m | 26.6 kN.m | 167 kN | 1058 kN | 421 kN | 265 kN | 216 kN | 82:1 | <=0.15° | 186 Kg |
| 16078 lbf.ft | 19618 lbf.ft | 125000 lbf.ft | 238000 lbf | 95000 lbf | 60000 lbf | 49000 lbf | ||||
| HSE25 | 25 kN.m | 30 kN.m | 271 kN | 2360 kN | 945 kN | 590 kN | 470 kN | 94:1 | <=0.15° | 255 Kg |
| 18439 lbf.ft | 22140 lbf.ft | 200000 lbf.ft | 531000 lbf | 212000 lbf | 133000 lbf | 106000 lbf | ||||
