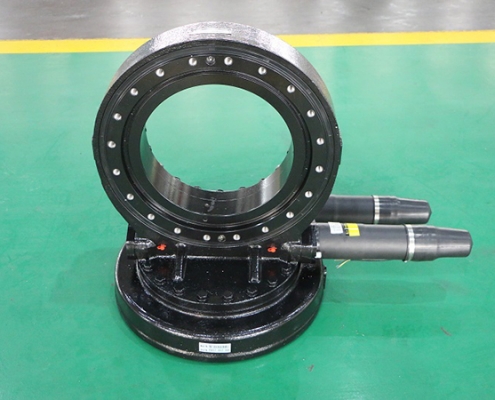

SERIE SDE-PDE SLEW DRIVE
El accionamiento de giro de la serie SDE-PDE es un accionamiento de giro vertical con engranajes cerrados y aplicaciones exteriores de baja velocidad. Cuenta con un tornillo sin fin de reloj de arena para el contacto y la longevidad del engranaje, alta capacidad de carga estática y múltiples niveles de precisión. Disponible en cinco tamaños con diámetros de rodamiento de hasta 21 pulgadas, el accionamiento es adecuado para su uso en entornos húmedos, corrosivos, con mucho polvo y propensos a residuos. También ofrece flexibilidad de instalación para una fácil instalación durante su uso en la industria del seguimiento solar.
El accionamiento de giro de la serie SDE es una solución robusta de accionamiento de giro vertical con engranajes cerrados, diseñada para aplicaciones exteriores de baja velocidad (<1 RPM). La estructura de valla combinada de doble eje y el diseño integrado de la transmisión horizontal y de inclinación pueden mejorar la precisión del seguimiento del sol y aumentar la eficiencia de generación de energía. El ZZ adopta un diseño general para hacerlo más rígido, más resistente a los impactos y capaz de soportar el desierto y el entorno hostil en otros lugares.
Rango de diámetro exterior: 300 mm a 21000 mm
Material del anillo: 42CrMo / 50Mn/ C45
Material de la bola/rodillo: GCr15
Material de la jaula: acero 20 o aleación de aluminio fundido ZL102
Peso: 53-370kg
Plazo de entrega: 30 días
ACCCIONAMIENTO DE GIRO DE LA SERIE SDE-PDE
| TIPO | Parámetro | |||||||||
| Par de salida | Momento de vuelco | Par de retención | Carga estática axial | Carga estática radial | Carga dinámica axial | Carga dinámica radial | Relación de reducción | Clase de precisión | Peso | |
| SDE3 | 400 N.m | 2000 N.m | 2000 N.m | 30 kN | 15 kN | 9 .6 kN | 8.4 kN | 62:1 | ≤0.1° | 26kg |
| 295 lbf.pie | 1475 lbf.pie | 1475 lbf.pie | 6744 lbf | 3372 lbf | 2158 lbf | 1888 lbf | ||||
|
SDE17/PDE17
(Azimut) |
10 kN.m | 135.6 kN.m | 72.3 kN.m | 970 kN | 390 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0.03°(PDE17) II: ≤0.05°(PDE17) III: ≤0.07°(PDE17) IV: ≤0.09°(PDE17) |
103.5kg | ||
| 7400 lbf.pie | 100000 lbf.pie | 53400 lbf.pie | 218000 lbf | 88000 lbf | ||||||
|
SDE17/PDE17
(Elevación) |
11 kN.m | 65 kN.m | 72.3 kN.m | 50 kN | 120 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0.03°(PDE17) II: ≤0.05°(PDE17) III: ≤0.07°(PDE17) IV: ≤0.09°(PDE17) |
159.1kg | ||
| 8818 lbf.pie | 47970 lbf.pie | 53350 lbf.pie | 11200 lbf | 26980 lbf | ||||||
|
SDE21/PDE21
(Acimut) |
15 kN.m | 203 kN.m | 72.3 kN.m | 50 kN | 120 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.03° (PDE21) II: ≤0.05°(PDE21) III: ≤0.07°(PDE21) IV:≤0.09°(PDE21) |
149kg | ||
| 11000 lbf·ft | 150000 lbf·ft | 78000 lbf·ft | 359000 lbf | 144000 lbf | ||||||
|
SDE21/PDE21
(Elevación) |
23 kN·m | 100 kN·m | 105.8 kN·m | 80 kN | 160 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.05° (PDE21) II: ≤0.07°(PDE21) III: ≤0.09°(PDE21) |
370kg | ||
| 16970 lbf·ft | 73800 lbf·ft | 78080 lbf·ft | 17980 lbf | 35970 lbf | ||||||
