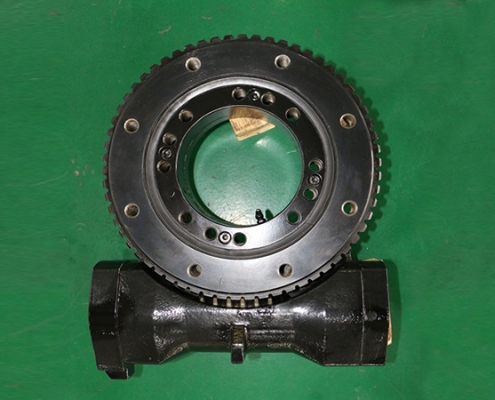

ACCIONAMIENTO DE GIRO SERIE S
El accionamiento de giro Serie S es un tipo de mecanismo de giro diseñado para aplicaciones que requieren alta rigidez, control de movimiento confiable y la capacidad de manejar alto torque. Estos accionamientos de giro son particularmente adecuados para aplicaciones en sistemas de seguimiento solar, turbinas eólicas, equipos de construcción y una variedad de maquinaria industrial.
Modelo: Accionamiento de giro S Serie
Tipo: Reductor de tornillo sin fin
Peso: 37-87kg
Par de salida: 6.5 kN.m – 10 kN.m
Plazo de entrega: 30-60 días
ACCIONAMIENTO DE GIRO SERIE S
| TIPO | Parámetro | |||||||||
| Par de salida | Momento de vuelco | Par de retención | Carga estática axial | Carga estática radial | Carga dinámica axial | Carga dinámica radial | Relación de reducción | Clase de precisión | Peso | |
| S9 | 6.5 KN.m | 33.9 KN.m | 38.7 KN.m | 338 KN | 135 KN | 81 KN | 71 KN | 61:1 | ≤0.17° | 37kg |
| 4794 lbf.ft | 25000 lbf.ft | 29000 lbf .ft | 76000 lbf | 30000 lbf | 18000 lbf | 16000 lbf | ||||
| S12 | 7.5 KN.m | 54.3 KN.m | 43 KN.m | 475 KN | 190 KN | 114 KN | 100 KN | 78:1 | ≤0.17° | 41kg |
| 5532 lbf.ft | 40000 lbf.ft | 32000 lbf .ft | 107000 lbf | 43000 lbf | 26000 lbf | 23000 lbf | ||||
| S14 | 8 KN.m | 67.8 KN.m | 48 KN.m | 555 KN | 222 KN | 133 KN | 117 KN | 85:1 | ≤0.17° | 47kg |
| 5900 lbf.ft | 50000 lbf.ft | 35000 lbf .ft | 125000 lbf | 50000 lbf | 30000 lbf | 26000 lbf | ||||
| S17 | 10 KN.m | 135.6 KN.m | 72.3 KN.m | 970 KN | 390 KN | 235 KN | 205 KN | 102:1 | ≤0.15° | 87kg |
| 7400 lbf.ft | 100000 lbf.ft | 53000 lbf .ft | 218000 lbf | 88000 lbf | 53000 lbf | 46000 lbf | ||||
