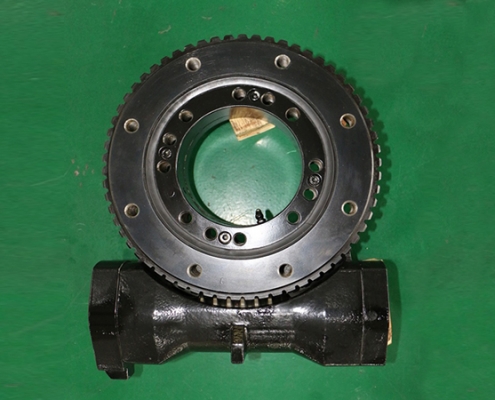

ENTRAÎNEMENT D'ORIENTATION SÉRIE S
L'entraînement d'orientation de la série S est un type de mécanisme de rotation conçu pour les applications nécessitant une rigidité élevée, un contrôle de mouvement fiable et la capacité de gérer un couple élevé. Ces entraînements d'orientation sont particulièrement adaptés aux applications dans les systèmes de suivi solaire, les éoliennes, les équipements de construction et diverses machines industrielles.
L’entraînement d’orientation de la série HSE-2 est développé sur la base d’une vis sans fin simple. Il peut atteindre deux fois le contact de la dent, ce qui lui permet de produire presque deux fois le couple de sortie dans le même volume et espace d’installation. Entraînement d'orientation Série S
Entraînement d’orientation HSE Type :
réducteur à vis sans fin 37-87kg
Poids : 6,5 kN.m – 10 kN.m
9 kN.m – 25 kN.m Délai de livraison :
ENTRAÎNEMENT D'ORIENTATION SÉRIE S
| ENTRAÎNEMENT D'ORIENTATION SÉRIE HSE | TYPE | |||||||||
| Paramètre | Couple de sortie | Moment de renversement | Couple de maintien | Charge statique axiale | Charge statique radiale | Charge dynamique axiale | Charge dynamique radiale | Rapport de réduction | Classe de précision | |
| S9 | 6,5 KN.m | 33,9 KN.m | 38,7 KN.m | 338 KN | 135 KN | 81 KN | 71 KN | 61:1 | ≤0.17° | 37kg |
| 4794 lbf.ft | 25000 lbf.ft | 29000 lbf .ft | 76000 lbf | 30000 lbf | 18000 lbf | 16000 lbf | ||||
| S12 | 7,5 KN.m | 54,3 KN.m | 43 KN.m | 475 KN | 190 KN | 114 KN | 100 KN | 78:1 | ≤0.17° | 41kg |
| 5532 lbf.ft | 40000 lbf.ft | 32000 lbf .ft | 107000 lbf | 43000 lbf | 26000 lbf | 23000 lbf | ||||
| S14 | 8 KN.m | 67,8 KN.m | 48 KN.m | 555 KN | 222 KN | 133 KN | 117 KN | 85:1 | ≤0.17° | 47kg |
| 5900 lbf.ft | 50000 lbf.ft | 35000 lbf .ft | 125000 lbf | 50000 lbf | 30000 lbf | 26000 lbf | ||||
| S17 | 10 kN·m | 135,6 kN·m | 72,3 kN·m | 970 KN | 390 KN | 235 KN | 205 KN | 102:1 | ≤0.15° | 87kg |
| 7400 lbf·ft | 100000 lbf·ft | 53000 lbf .ft | 218000 lbf | 88000 lbf | 53000 lbf | 46000 lbf | ||||
