Les roulements d'orientation ZZ sont conçus pour supporter des charges radiales, de poussée et de moment importantes, avec des options sans engrenage ou avec engrenage extérieur. Forte d'une riche expérience, ZZ Bearing fournit des roulements d'orientation personnalisés de haute qualité pour des applications spécifiques.

Qu'est-ce qu'un roulement d'orientation ?

Un roulement d'orientation ou une couronne d'orientation (également appelé roulement de table tournante) est un roulement à éléments roulants rotatif qui supporte généralement des charges lourdes mais à rotation lente ou oscillante en combinaison (charges axiales, radiales et de moment), souvent une plate-forme horizontale telle qu'une grue conventionnelle, un portique oscillant, ou la plate-forme face au vent d'une éolienne à axe horizontal (lacet).

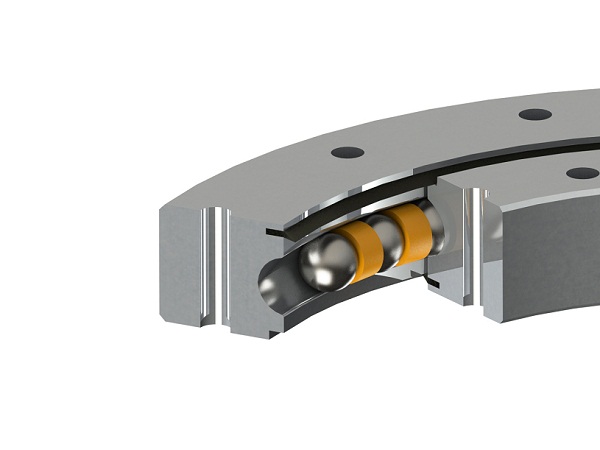

Roulement d'orientation à billes à quatre points de contact

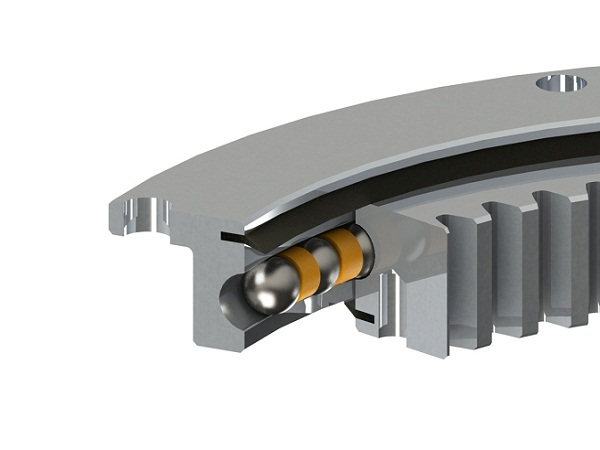

Roulement d'orientation à bride

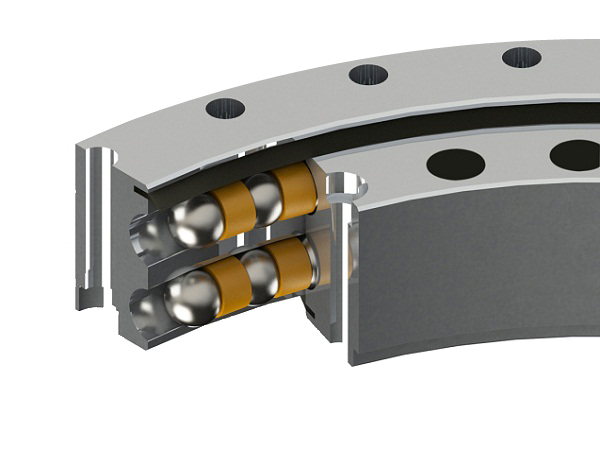

Roulement d'orientation à double rangée de billes

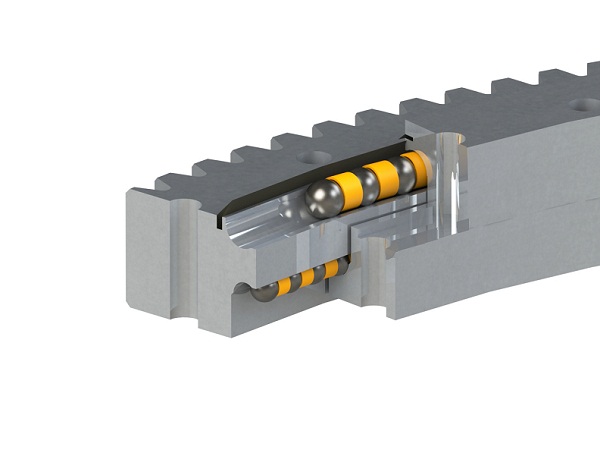

Roulement d'orientation à billes à double rangée de diamètres différents

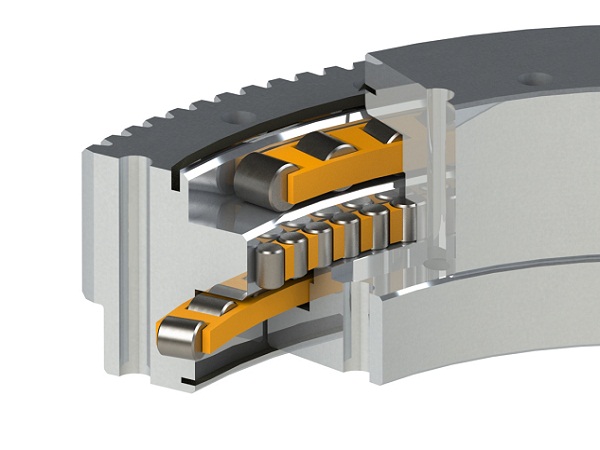

Roulements d'orientation à trois rangées de rouleaux

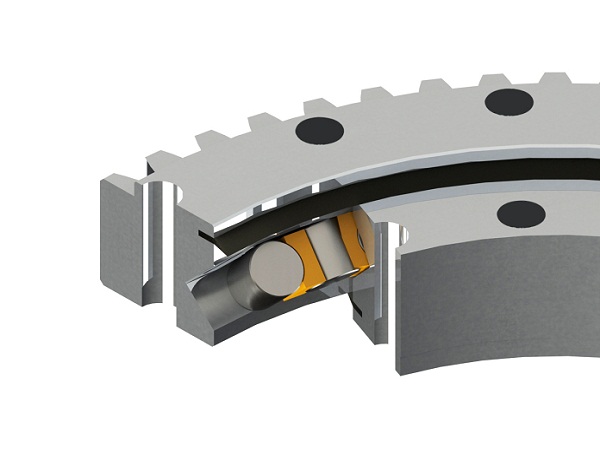

Roulement à rouleaux croisés

Solution d'application

En plus de divers engins de génie civil, le domaine d'application des roulements d'orientation s'élargit progressivement. Les équipements portuaires, les équipements métallurgiques et les plateformes de forage ont commencé à utiliser des roulements d'orientation pour remplacer les roulements d'origine à grande échelle. Par exemple, la machine de découpe laser de tubes, le empileur et récupérateur, le CSP, la machine de pose de tuyaux, la pelle excavatrice, etc. Pour des applications spécifiques, veuillez cliquer ci-dessous pour voir.

Couronne d'orientation pour machine de découpe laser de tube

Pour machine de découpe laser de tube

Couronne d'orientation pour empileur et récupérateur

Roulement d'orientation pour empileur et récupérateur

Motoréducteur d'orientation pour chauffage photovoltaïque

Motoréducteur d'orientation pour chauffage photovoltaïque

Couronne d'orientation pour machine de poussage de tuyaux

Roulement d'orientation pour machine de pose de tuyaux

Couronne d'orientation pour excavatrice

Couronne d'orientation pour excavatrice

Couronne d'orientation pour broyeur à charbon

Couronne d'orientation pour broyeur à charbon

Couronne d'orientation pour table tournante de poche

Couronne d'orientation pour table tournante de poche

Motoréducteur d'orientation pour canon à brouillard

Motoréducteur d'orientation pour canon à brouillard

Couronne d'orientation pour équipement médical

Roulement d'orientation pour équipement médical

Roulement d'orientation pour machinerie portuaire

Roulement d'orientation pour machinerie portuaire

Roulement d'orientation pour éolienne

Roulement d'orientation pour éolienne

Roulement d'orientation pour ligne de remplissage de boissons

Roulement d'orientation pour ligne de remplissage de boissons


Option de roulement, calcul de durée de vie, mise à niveau du produit, développement de nouveaux produits
Personnalisation de conception de roulement d'orientation

01

Comprendre les besoins du client

02

Plans de conception

03

Signature du contrat

Production et livraison

05

Garantie après-vente

Contactez-nous +

SERVICE ET QUALITÉ

Peut être personnalisé selon les plans fournis

Service OEM pour le système du client

Fournir des services de conseil technique en installation

La période de garantie est de 12 mois

Suivi de l'utilisation


PRÉCAUTIONS D'INSTALLATION

01. Le support de montage adopte généralement une structure cylindrique, et il est préférable d'aligner la paroi cylindrique avec le centre de la piste de roulement. Afin d'éviter une surcharge locale du roulement d'orientation et d'assurer son fonctionnement flexible, le support d'installation doit être traité pour éliminer les contraintes internes après toutes les procédures de soudure, et le plan d'installation doit être usiné, et sa planéité (y compris l'écart angulaire par rapport au plan horizontal) doit être contrôlée dans une certaine plage.

02. Chaque jeu de roulements d'orientation ZZ doit être inspecté avec le plan d'installation de la machine hôte correspondante avant l'installation. Outre la rigidité requise des pièces du roulement d'orientation, la surface de connexion doit également être usinée et les débris de surface doivent être enlevés. Le givre, la peinture et autres corps étrangers.

03. Le roulement d'orientation ZZ fourni à l'utilisateur est marqué du symbole de bande souple durcie « S » sur la face de la bague ou le trou de remplissage des éléments roulants est une bande souple durcie. L'utilisateur doit placer la bande souple à la position de la zone non chargée ou de la zone de charge non récurrente lors de l'installation. De plus, la surface de la tête de dent de la bague dentée est peinte en couleur, ce qui est le point de battement maximal de l'engrenage, et le jeu entre les dents de l'engrenage d'entraînement doit être ajusté.

04. Lors de l'installation, après avoir positionné le roulement d'orientation, utiliser une jauge d'épaisseur pour vérifier la planéité du plan d'ajustement. Si l'écart est trop grand, il doit être usiné à nouveau. S'il est vraiment impossible de l'usiner, il peut être rempli de plastique ou de cales partielles. Pour éviter la déformation du roulement d'orientation après le serrage des boulons, les performances du roulement d'orientation sont affectées.

05. Après avoir positionné radialement le roulement d'orientation, serrer les boulons de montage en croix en étoile et vérifier la rotation du roulement. Pour assurer une transmission fluide du roulement, le jeu latéral de l'engrenage doit être vérifié et ajusté avant que les boulons de montage ne soient complètement serrés. Il doit y avoir une force de pré-serrage suffisante lors du serrage des boulons, et la force de pré-serrage doit être de 70 % de la limite d'élasticité du matériau du boulon. Les boulons de montage doivent être équipés de rondelles plates trempées et revenues, et les rondelles élastiques sont strictement interdites.

06. Le roulement d'orientation de la couronne d'orientation doit être fixé avec des boulons à haute résistance lors de l'installation, et les boulons de fixation doivent atteindre la force de pré-serrage requise.
