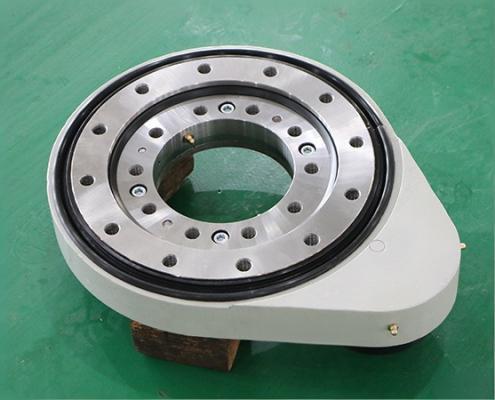

Entraînement d'orientation à engrenages droits SG-I
La série SG-I d'entraînements d'orientation à engrenage à denture droite est composée d'une couronne d'orientation, d'un engrenage, d'un support de palier, d'une bride d'adaptation, d'un palier de support, de joints et d'autres composants.
Avantages : Installation simple, entretien facile, haute précision (le niveau de protection peut atteindre IP65) et grande capacité de charge
Application : Automatisation mécanique, équipement photovoltaïque, machines de palettisation, robots de soudage, positionneurs, transport et autres équipements.
L’entraînement d’orientation de la série HSE-2 est développé sur la base d’une vis sans fin simple. Il peut atteindre deux fois le contact de la dent, ce qui lui permet de produire presque deux fois le couple de sortie dans le même volume et espace d’installation.
Entraînement d'orientation à engrenage à denture droite SG-I
Entraînement d’orientation HSE
À propos de nous
réducteur à vis sans fin
46-132kg
Couple max :
2852 N·m - 19613 N·m
9 kN.m – 25 kN.m
Délai de livraison :

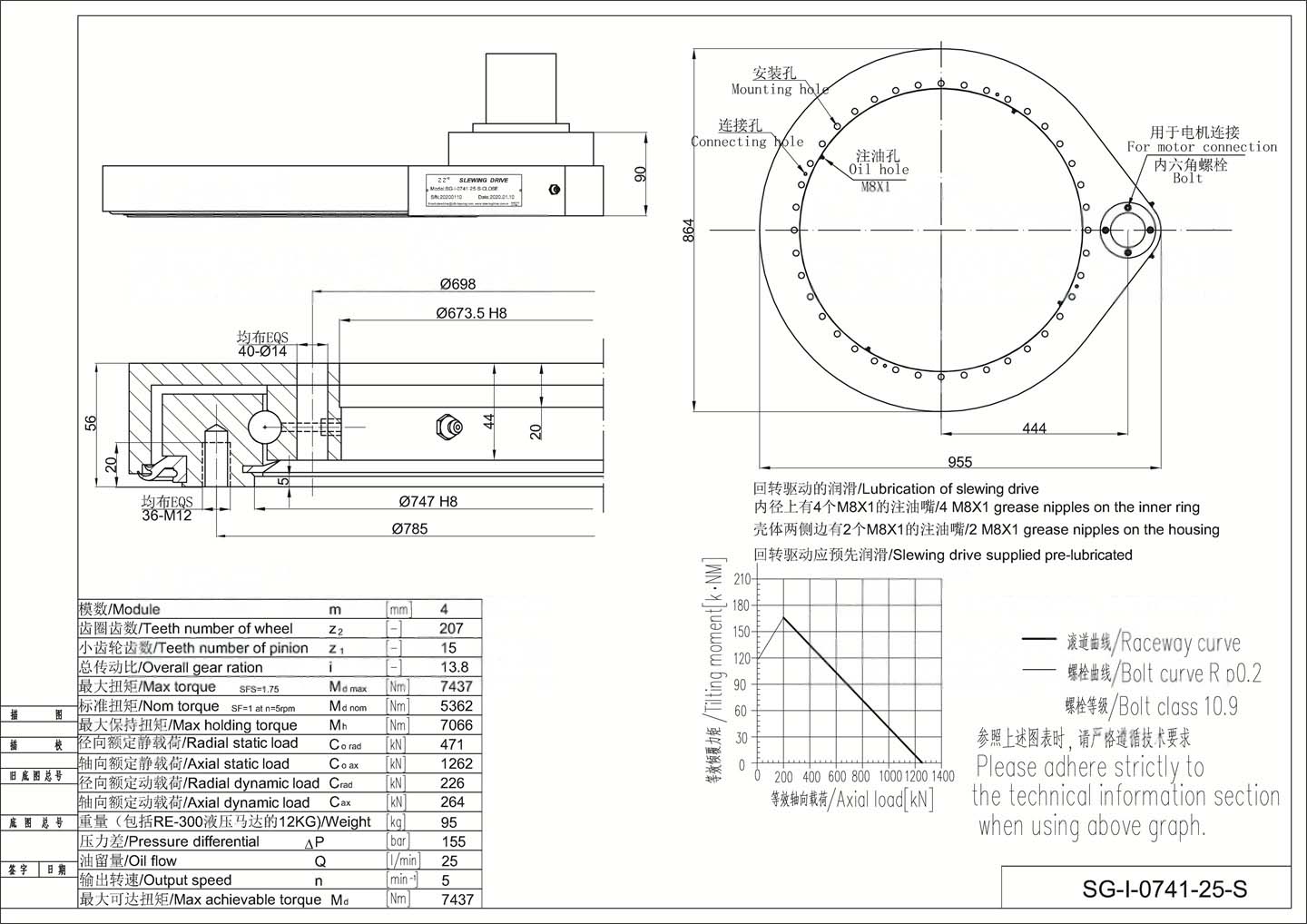

Caractéristiques de l'entraînement à engrenages droits SG-I (réducteur d'orientation de type à engrenages)
La coïncidence des dents hélicoïdales est plus grande que celle des dents droites, et le bruit et l'usure sont également faibles. Elles sont généralement utilisées dans la transmission des machines lourdes ; lors du choix d'un réducteur, il doit être sélectionné en fonction de facteurs réels, tels que la vitesse périphérique, les conditions de charge et les conditions de travail.
L'entraînement d'orientation à engrenages droits SG-I présente les avantages d'un usinage facile, d'une fabrication et d'un assemblage pratiques, d'une haute précision, et le changement de distance entre centres n'affecte pas son engrènement normal.
En raison de sa large gamme de capacité de charge, que ce soit la puissance d'entrée nominale ou la plage de couple de sortie nominale, il est largement utilisé dans la métallurgie, l'exploitation minière, le transport et autres équipements de mon pays. Comme les dents d'engrenage sont en contact linéaire, ce type de réducteur nécessite une haute précision et une rigidité des pièces du mécanisme d'engrenage.
Installation du réducteur d'orientation de type à engrenages droits SG-I
- Installation fixe de l'arbre plein
Cette méthode d'installation consiste à relier l'arbre de sortie du réducteur à la machinerie métallurgique par des accouplements, des pignons, des engrenages, des poulies, etc., et à installer solidement le réducteur sur une structure solide par les boulons d'ancrage au bas du réducteur. Pas de fondation vibrante. Actuellement, la plupart des réducteurs à engrenages peuvent utiliser cette méthode d'installation.
Pour les grands réducteurs à engrenages, des trous filetés doivent être usinés sur les pieds du corps pour ajuster la position d'installation avec des boulons de réglage. Le réducteur à engrenages du mécanisme de relevage doit également être verrouillé avec une goupille pour éviter tout mouvement lors de l'installation.
- Installation flottante à point unique de l'arbre creux
Cette méthode d'installation utilise l'arbre de sortie du réducteur à engrenages comme arbre creux et est connectée à l'arbre de transmission de la machine de travail par une douille de dilatation. L'ensemble du dispositif d'entraînement, y compris le moteur, l'accouplement, le frein et le réducteur, est installé sur le support du dispositif de transmission. Le siège est ensuite soutenu par des rotules ou des roulements.
Le principe d'installation est que le point d'appui de la rotule s'écarte du centre de gravité du dispositif de transmission d'une certaine distance. En conditions de travail, le moment de flexion causé par le point de support excentrique peut équilibrer la force supplémentaire avec le moment de flexion causé par la charge du dispositif d'entraînement.
- Installation par suspension de l'arbre creux
Cette méthode d'installation consiste à relier l'arbre de sortie du réducteur d'entraînement à dents droites SG-I et l'arbre de la machinerie métallurgique par une douille de dilatation, et à réaliser le support par l'arbre de sortie et une autre barre de torsion. Cette méthode d'installation est relativement simple, économise de l'espace au sol et peut réduire le poids de la machine entière, et convient aux équipements de transmission qui transmettent la puissance depuis une direction verticale.
