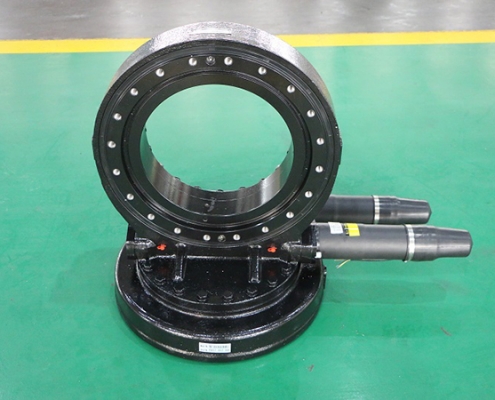

SÉRIE D’ENTRAÎNEMENTS D’ORIENTATION SDE-PDE
L’entraînement d’orientation de la série SDE-PDE est un entraînement d’orientation vertical avec engrenages fermés et applications extérieures à faible vitesse. Il comporte un engrenage à vis sans fin en col de cygne pour le contact des engrenages et la longévité, une capacité de charge statique élevée et plusieurs niveaux de précision. Disponible en cinq tailles avec des diamètres de roulement allant jusqu’à 21 pouces, l’entraînement convient aux environnements humides, corrosifs, très poussiéreux et sujets aux débris. Il offre également une flexibilité d’installation pour une installation facile lors de son utilisation dans l’industrie du suivi solaire.
L’entraînement d’orientation de la série SDE est une solution d’entraînement d’orientation verticale robuste à engrenages fermés, conçue pour les applications extérieures à faible vitesse (<1 tr/min). La structure combinée de clôture à deux axes et la conception intégrée de la transmission horizontale et d’inclinaison peuvent améliorer la précision du suivi du soleil et augmenter le rendement de production d’électricité. Le ZZ adopte une conception globale pour le rendre plus rigide, plus résistant aux chocs et capable de résister aux déserts et aux environnements difficiles d’autres endroits.
Plage de diamètre extérieur : 300 mm to 21000 mm
Matériau de la bague : 42CrMo / 50Mn/ C45
Matériau des billes/rouleaux : GCr15
Matériau de la cage : acier 20 ou alliage d’aluminium coulé ZL102
réducteur à vis sans fin 53-370kg
9 kN.m – 25 kN.m 30 jours
ENTRAÎNEMENT D’ORIENTATION SÉRIE SDE-PDE
| ENTRAÎNEMENT D'ORIENTATION SÉRIE HSE | TYPE | |||||||||
| Paramètre | Couple de sortie | Moment de renversement | Couple de maintien | Charge statique axiale | Charge statique radiale | Charge dynamique axiale | Charge dynamique radiale | Rapport de réduction | Classe de précision | |
| SDE3 | 400 N.m | 2000 N.m | 2000 N.m | 30 kN | 15 kN | 9 .6 kN | 8.4 kN | 62:1 | ≤0.1° | 26kg |
| 295 lbf·ft | 1475 lbf·ft | 1475 lbf·ft | 6744 lbf | 3372 lbf | 2158 lbf | 1888 lbf | ||||
|
SDE17/PDE17
(Azimut) |
10 kN·m | 135,6 kN·m | 72.3 kN.m | 970 kN | 390 kN | 102:1 |
≤0.15°
（
SDE17
）
I : ≤0,03° (PDE17) II : ≤0,05° (PDE17) III : ≤0,07° (PDE17) IV : ≤0,09° (PDE17) |
103.5kg | ||
| 7400 lbf·ft | 100000 lbf·ft | 53400 lbf.ft | 218000 lbf | 88000 lbf | ||||||
|
SDE17/PDE17
(Élévation) |
11 kN·m | 65 kN.m | 72.3 kN.m | 50 kN | 120 kN | 102:1 |
≤0.15°
（
SDE17
）
I : ≤0,03° (PDE17) II : ≤0,05° (PDE17) III : ≤0,07° (PDE17) IV : ≤0,09° (PDE17) |
159.1kg | ||
| 8818 lbf·ft | 47970 lbf.ft | 53350 lbf·ft | 11200 lbf | 26980 lbf | ||||||
|
SDE21/PDE21
(Azimut) |
15 kN.m | 203 kN.m | 72.3 kN.m | 50 kN | 120 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.03° (PDE21) II: ≤0.05°(PDE21) III: ≤0.07°(PDE21) IV:≤0.09°(PDE21) |
149kg | ||
| 11000 lbf.ft | 150000 lbf.ft | 78000 lbf.ft | 359000 lbf | 144000 lbf | ||||||
|
SDE21/PDE21
(Élévation ) |
23 kN.m | 100 kN.m | 105.8 kN.m | 80 kN | 160 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.05° (PDE21) II: ≤0.07°(PDE21) III: ≤0.09°(PDE21) |
370kg | ||
| 16970 lbf.ft | 73800 lbf.ft | 78080 lbf.ft | 17980 lbf | 35970 lbf | ||||||
