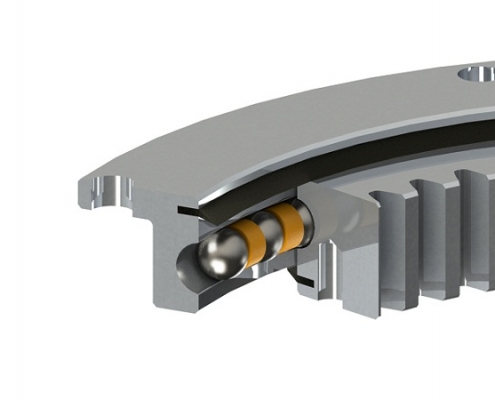

Roulement d'orientation à bride

La série de roulements d'orientation à couronne avec brides sur la roue extérieure simplifie le positionnement axial. Le logement de roulement n'est plus nécessaire, ce qui devient plus économique. Afin d'obtenir un faible couple de frottement, une rigidité élevée et une bonne précision de rotation du roulement, une bille en acier avec un petit diamètre extérieur est utilisée. L'utilisation d'arbres creux garantit un poids léger et un espace de câblage. Les roulements d'orientation à bride supportent principalement des charges radiales, mais peuvent également supporter simultanément des charges radiales et axiales.

Plage de diamètre extérieur : 300 mm à 10000 mm

Matériau de la bague : 42CrMo / 50Mn/ C45

Matériau des billes/rouleaux : GCr15

Matériau de la cage : acier 20 ou alliage d’aluminium coulé ZL102

Matériau de l'entretoise : nylon 6 / nylon 66

Dureté de trempe de la piste : HRC55-62

9 kN.m – 25 kN.m 30 jours

Téléchargement du catalogue Demander un devis

30-60 jours

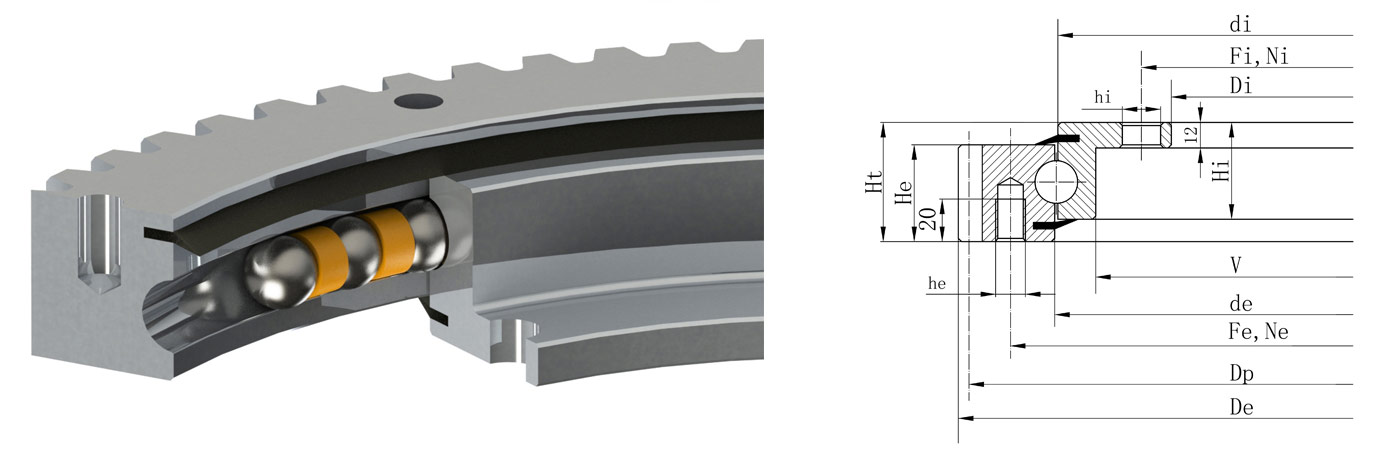

Paramètres du modèle de roulement d'orientation à bride à engrenage extérieur

ENTRAÎNEMENT D'ORIENTATION SÉRIE HSE	Dimensions									Dimensions d'installation						Paramètres de denture				Charge	Classe de précision
	De	de	di	Di	He	Hi	Ht	U	V	Fe	Fi	Ne	he	Ni	hi	Dp	m	z	k.m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]	[mm]	[mm]	[-]	[mm]				[kn]	[kg]
1L20-E-0414	504	415.5	412.5	304	45.5	45.5	56	–	375	455	332	10	M12	24	18	495	5	99	-0.5	23.5	29
1L20-E-0544	640.8	545.5	542.5	434	45.5	45.5	56	–	505	585	462	14	M12	28	18	630	6	105	-0.6	28.4	39.2
1L20-E-0644	742.8	645.5	642.5	534	45.5	45.5	56	–	605	685	562	16	M12	32	18	732	6	122	-0.6	28.4	47.2
1L20-E-0744	838.8	745.5	742.5	634	45.5	45.5	56	–	705	785	662	18	M12	32	18	828	6	138	-0.6	28.4	53.1
1L20-E-0844	950.4	845.5	842.5	734	45.5	45.5	56	–	805	885	762	18	M12	36	18	936	8	117	-0.8	37.86	64.7
1L20-E-0944	1046.4	945.5	942.5	834	45.5	45.5	56	–	905	985	862	20	M12	40	18	1032	8	129	-0.8	37.86	69.1
1L20-E-1094	1198.4	1095.5	1092.5	984	45.5	45.5	56	–	1055	1135	1012	22	M12	40	18	1184	8	148	-0.8	37.86	82.5
1L30-E-0955	1096.2	953.5	956.5	805	71	71	90	–	893	1016	845	30	M20	30	22	1080	9	120	–0.9	66.46	165
1L30-E-1055	1198	1053.5	1056.5	905	71	71	90	–	993	1116	945	30	M20	30	22	1180	10	118	–1	73.84	183
1L30-E-1155	1298	1153.5	1156.5	1005	71	71	90	–	1093	1216	1045	36	M20	36	22	1280	10	128	–1	73.84	200
1L30-E-1255	1398	1253.5	1256.5	1105	71	71	90	–	1193	1316	1145	42	M20	42	22	1380	10	138	–1	73.84	216
1L30-E-1355	1498	1353.5	1356.5	1205	71	71	90	–	1293	1416	1245	42	M20	42	22	1480	10	148	–1	73.84	234
1L30-E-1455	1598	1453.5	1456.5	1305	71	71	90	–	1393	1516	1345	48	M20	48	22	1580	10	158	–1	73.84	250

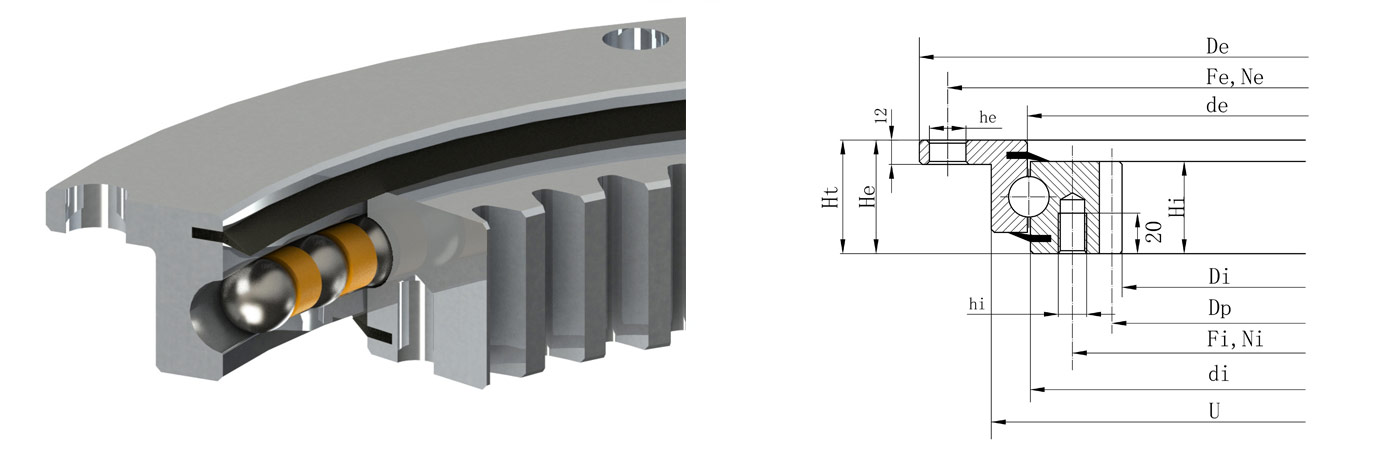

Paramètres du modèle de roulement d'orientation à bride à engrenage intérieur

ENTRAÎNEMENT D'ORIENTATION SÉRIE HSE	Dimensions									Dimensions d'installation						Paramètres de denture				Charge	Classe de précision
	De	de	di	Di	He	Hi	Ht	U	V	Fe	Fi	Ne	he	Ni	hi	Dp	m	z	k.m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[-]		[mm]	[mm]	[-]	[mm]	[kN]	[kg]
1L20-I-0414	518	415.5	412.5	326.5	45.5	45.5	56	453	–	490	375	16	18	12	M12	335	5	67	-0.75	27.08	26.9
1L20-I-0544	648	545.5	542.5	445.2	45.5	45.5	56	583	–	620	505	20	18	16	M12	456	6	76	-0.6	32	36.7
1L20-I-0644	748	645.5	642.5	547.2	45.5	45.5	56	683	–	720	605	24	18	18	M12	558	6	93	-0.6	31.24	43.4
1L20-I-0744	848	745.5	742.5	649.2	45.5	45.5	56	783	–	820	705	24	18	20	M12	660	6	110	-0.6	30.64	50.8
1L20-I-0844	948	845.5	842.5	737.6	45.5	45.5	56	883	–	920	805	28	18	20	M12	752	8	94	-0.8	41.6	61.3
1L20-I-0944	1048	945.5	942.5	841.6	45.5	45.5	56	983	–	1020	905	32	18	22	M12	856	8	107	-0.8	40.98	65.4
1L20-I-1094	1198	1095.5	1092.5	985.6	45.5	45.5	56	1133	–	1170	1055	32	18	24	M12	1000	8	125	-0.8	40.32	80.3
1L30-I-0955	1100	953.5	956.5	812	71	71	90	1017	–	1060	894	30	22	30	M20	830	10	83	–1	82.36	159
1L30-I-1055	1200	1053.5	1056.5	912	71	71	90	1117	–	1160	994	30	22	30	M20	930	10	93	–1	81.26	176
1L30-I-1155	1300	1153.5	1156.5	1012	71	71	90	1217	–	1260	1094	36	22	36	M20	1030	10	103	–1	80.3	192
1L30-I-1255	1400	1253.5	1256.5	1112	71	71	90	1317	–	1360	1194	42	22	42	M20	1130	10	113	–1	79.48	208
1L30-I-1355	1500	1353.5	1356.5	1212	71	71	90	1417	–	1460	1294	42	22	42	M20	1230	10	123	–1	78.78	226
1L30-I-1455	1600	1453.5	1456.5	1310	71	71	90	1517	–	1560	1394	48	22	48	M20	1330	10	133	–	78.2	243

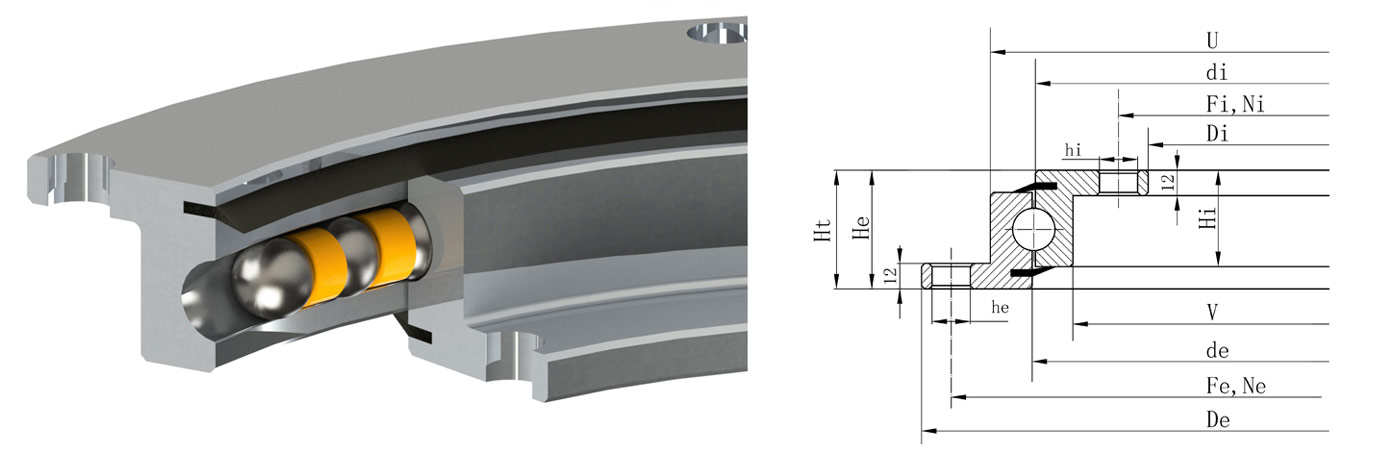

Paramètres du modèle de roulement d'orientation à bride sans engrenage

ENTRAÎNEMENT D'ORIENTATION SÉRIE HSE	Dimensions									Dimensions d'installation						Classe de précision
	De	de	di	Di	He	Hi	Ht	U	V	Fe	Fi	Ne	he	Ni	hi
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[-]		[kg]
1L20-U-0414	518	415.5	412.5	304	45.5	45.5	56	453	375	490	332	16	18	24	18	23
1L20-U-0544	648	545.5	542.5	434	45.5	45.5	56	583	505	620	462	20	18	28	18	30.4
1L20-U-0644	748	645.5	642.5	534	45.5	45.5	56	683	605	720	562	24	18	32	18	35.8
1L20-U-0744	848	745.5	742.5	634	45.5	45.5	56	783	705	820	662	24	18	32	18	42.2
1L20-U-0844	948	845.5	842.5	734	45.5	45.5	56	883	805	920	762	28	18	36	18	47.1
1L20-U-0944	1048	945.5	942.5	834	45.5	45.5	56	983	905	1020	862	32	18	40	18	52.3
1L20-U-1094	1198	1095.5	1092.5	984	45.5	45.5	56	1133	1055	1170	1012	32	18	40	18	61.1
1L30-U-0955	1100	953.5	956.5	805	71	71	90	1017	893	1060	845	30	22	30	22	131
1L30-U-1055	1200	1053.5	1056.5	905	71	71	90	1117	993	1160	945	30	22	30	22	145
1L30-U-1155	1300	1153.5	1156.5	1005	71	71	90	1217	1093	1260	1045	36	22	36	22	159
1L30-U-1255	1400	1253.5	1256.5	1105	71	71	90	1317	1193	1360	1145	42	22	42	22	172
1L30-U-1355	1500	1353.5	1356.5	1205	71	71	90	1417	1293	1460	1245	42	22	42	22	186
1L30-U-1455	1600	1453.5	1456.5	1305	71	71	90	1517	1393	1560	1345	48	22	48	22	200

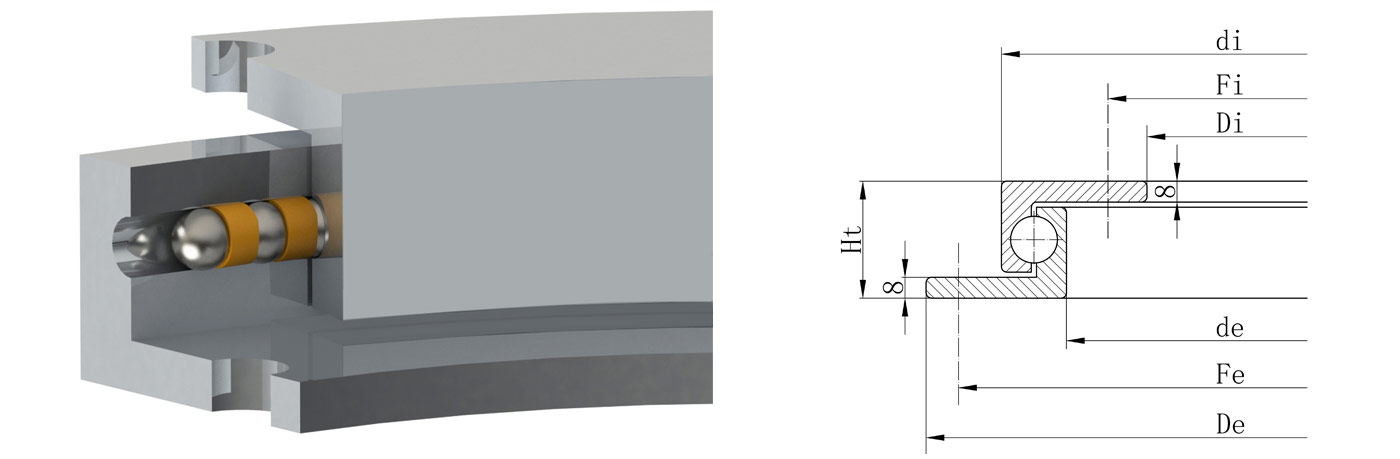

Paramètres du modèle de roulement d'orientation à bride inversée

ENTRAÎNEMENT D'ORIENTATION SÉRIE HSE	Dimensions					Dimensions d'installation		Classe de précision
	De	di	de	Di	Ht	Fe	Fi	Classe de précision
	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	kg
1O09-U-0400	400	342	292	230	45	375	260	11
1O09-U-0500	500	442	392	330	45	475	360	15
1O09-U-0650	650	592	542	480	45	625	510	20
1O09-U-0750	750	692	642	580	45	725	610	23
1O09-U-0850	850	792	742	680	45	825	710	27
1O09-U-0950	950	892	842	780	45	925	810	30
1O09-U-1050	1050	992	942	880	45	1025	910	34
1O12-U-0500	500	437	384	315	52	475	340	17
1O12-U-0650	650	587	534	465	52	625	490	23
1O12-U-0750	750	687	634	565	52	725	590	28
1O12-U-0850	850	787	734	665	52	825	690	32
1O12-U-0950	950	887	834	765	52	925	790	36
1O12-U-1050	1050	987	934	865	52	1025	890	40

Description du produit

La série de roulements d'orientation avec brides sur la roue extérieure est appelée roulements d'orientation à bride, ce qui simplifie le positionnement axial, ne nécessite plus de logement de roulement et devient plus économique. Afin d'obtenir un faible couple de frottement, une rigidité élevée et une bonne précision de rotation du roulement, une bille en acier avec un petit diamètre extérieur est utilisée. L'utilisation d'arbres creux garantit un poids léger et un espace de câblage.

Moyens de prolonger la durée de vie des roulements d'orientation à bride

Le roulement d'orientation à bride supporte principalement une charge radiale, mais peut également supporter simultanément une charge radiale et une charge axiale.
(1) Afin de régler le jeu radial entre le logement de roulement et la bague du roulement à une valeur supérieure à l'excentricité, la structure interne a été améliorée.
(2) Améliorer la résistance du dispositif de positionnement en optimisant la forme et l'épaisseur de la plaque ;
(3) Afin d'éviter les dommages de surface causés par la réduction de l'huile de lubrification, une rainure de guidage est conçue sur la bague du roulement.

Précautions d'installation du roulement d'orientation à bride

Pour les roulements d'orientation à bride et autres produits, le travail d'installation doit être optimisé pour réaliser l'application optimisée du roulement dans un état d'installation optimisé. Lors de l'installation du roulement, vous devez prêter attention aux trois problèmes clés suivants pour garantir le fonctionnement normal de l'installation du roulement :

1. Distinguer les composants. Les roulements d'orientation à bride sont composés de plusieurs composants. En particulier lors de l'installation, plusieurs composants doivent être installés ensemble pour former le système complet, et l'emplacement et la méthode d'installation de chaque composant sont spécifiques. Dans ce cas, pour bien réaliser l'installation, tous les composants doivent être distingués et ne pas être confondus.

2. Étapes claires. Afin de garantir l'état d'installation du roulement d'orientation à bride, il est nécessaire de clarifier les étapes d'opération spécifiques avant l'installation, et de suivre strictement les étapes prescrites pendant le processus d'installation réel, afin d'éviter des problèmes opérationnels affectant l'effet d'installation.

3. Assurez-vous que les pièces sont dans la bonne position. Tous les composants du roulement d'orientation à bride doivent être installés à la position et dans l'état requis pour obtenir un bon effet d'installation. Par conséquent, si le roulement doit être installé, il est très important de garantir la position correcte des composants.
