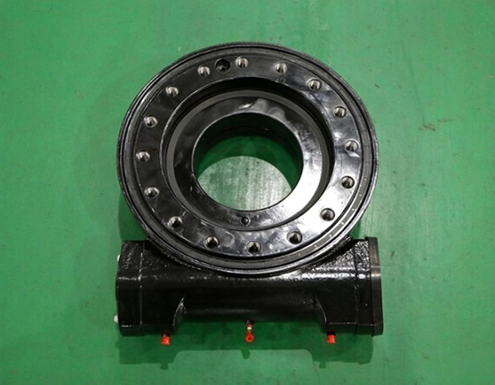

SE SERIES ПОВОРОТНЫЙ ПРИВОД

SE серия поворотного привода
SE серия поворотного привода

Привод серии SE — это червячный поворотный привод, отличающийся компактной конструкцией, высоким крутящим моментом и точным контролем вращения. Привод серии SE представляет собой редуктор поворотного типа с червячной передачей, обеспечивающей самоблокировку при обратном ходе. Он широко используется в различных отраслях, таких как солнечная энергетика, ветроэнергетика, строительство и производство, где требуются возможности вращательного движения, работы с нагрузками и позиционирования.

Модель: SE поворотный привод

Тип: червячный редуктор

Вес: 18-204kg

Диаметр центра вращения: 300mm-2000mm

Срок поставки: 30-60 дней

Скачать каталог Запросить предложение

SE SERIES ПОВОРОТНЫЙ ПРИВОД

ТИП Тип ZZ Параметр
Выходной крутящий момент Опрокидывающий момент Удерживающий момент Осевая статическая нагрузка Радиальная статическая нагрузка Осевая динамическая нагрузка Радиальная динамическая нагрузка Передаточное число Класс точности вес
SE03 SX03 400 N.m 1100 N.m 2000 KN 30 KN 16.6 KN 9.6 KN 8.4 KN 62:1 ≤0.2° 12kg
295 lbf.ft 811 lbf.ft 1475 lbf.ft 6744 lbf 3732 lbf 2158 lbf 1888 lbf
SE05 SX05 600 N.m 5500 N.m 45 KN 22 KN 14.4 KN 14.4 KN 11.1 KN 62:1 ≤0.2° 20kg
442.5 lbf.ft 2212.5 lbf.ft 4056.25 lbf.ft 10116 lbf 4945.6 lbf 3237.1 lbf 2495.3 lbf
SE07 SX07 1500 N.m 13500 N.m 10400 N.m 133 KN 53 KN 32 KN 28 KN 73:1 ≤0.2° 21kg
1107 lbf.ft 9957 lbf.ft 7671 lbf.ft 29900 lbf 11915 lbf 7194 lbf 6295 lbf
SE09 SX09 6.5 KN.m 33.9 кН·м 38.7 кН·м 338 KN 135 KN 81 KN 71 KN 61:1 ≤0.17° 49kg
4794 lbf·фут 25000 lbf·фут 29000 lbf·фут 76000 lbf 30000 lbf 18000 lbf 16000 lbf
SE12 SX12 7.5 кН·м 54.3 кН·м 43 кН·м 475 KN 190 KN 114 KN 100 KN 78:1 ≤0.17° 61kg
5532 lbf·фут 40000 lbf·фут 32000 lbf·фут 107000 lbf 43000 lbf 26000 lbf 23000 lbf
SE14 SX14 8 кН·м 67.8 кН·м 48 кН·м 555 KN 222 KN 133 KN 117 KN 85:1 ≤0.17° 64kg
5900 lbf·фут 50000 lbf·фут 35000 lbf·фут 125000 lbf 50000 lbf 30000 lbf 26000 lbf
SE17 SX17 10 кН·м 135.6 кН·м 72.3 кН·м 970 KN 390 KN 235 KN 205 KN 102:1 ≤0.15° 105kg
7400 lbf·фут 100000 lbf·фут 53000 lbf·фут 218000 lbf 88000 lbf 53000 lbf 46000 lbf
SE21 SX21 15 кН·м 203 кН·м 105.8 кН·м 1598 KN 640 KN 385 KN 335 KN 125:1 ≤0.15° 149kg
11000 lbf·фут 150000 lbf·фут 78000 lbf·фут 359000 lbf 144000 lbf 87000 lbf 75000 lbf
SE25 SX25 18 кН·м 271 кН·м 158.3 кН·м 2360 KN 945 KN 590 KN 470 KN 150:1 ≤0.15° 204kg
13300 фунт-сила·фут 200000 фунт-сила·фут 117000 фунт-сила·фут 531000 фунт-сила 212000 фунт-сила 133000 фунт-сила 106000 фунт-сила
