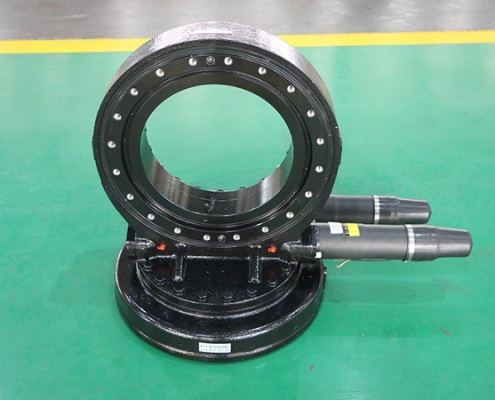

ПОВОРОТНЫЙ ПРИВОД СЕРИИ SDE-PDE
Поворотный привод серии SDE-PDE представляет собой вертикальный поворотный привод с герметичным редуктором, предназначенный для низкоскоростных наружных применений. Он оснащен глобоидным червяком для обеспечения контакта зубьев и долговечности, обладает высокой статической нагрузочной способностью и несколькими уровнями точности. Доступный в пяти типоразмерах с диаметрами подшипников до 21 дюйма, привод подходит для использования в условиях повышенной влажности, коррозионной среды, сильной запыленности и наличия мусора. Он также обеспечивает гибкость монтажа для легкой установки при использовании в солнечной трекинговой промышленности.
Поворотный привод серии SDE представляет собой надежное вертикальное решение с герметичным редуктором, предназначенное для низкоскоростных (<1 об/мин) наружных применений. Двухосная комбинированная конструкция и интегрированная конструкция азимутальной и угловой передачи могут повысить точность отслеживания солнца и увеличить эффективность выработки электроэнергии. Модель ZZ имеет цельную конструкцию, что обеспечивает большую жесткость, устойчивость к ударам и способность выдерживать пустынные и другие суровые условия окружающей среды.
Диапазон наружного диаметра: от 300 мм до 21000 мм
Материал кольца: 42CrMo / 50Mn/ C45
Материал шариков/роликов: GCr15
Материал сепаратора: сталь 20 или литой алюминиевый сплав ZL102
Вес: 53-370kg
Срок поставки: 30 дней
ПОВОРОТНЫЙ ПРИВОД СЕРИИ SDE-PDE
| ТИП | Параметр | |||||||||
| Выходной крутящий момент | Опрокидывающий момент | Удерживающий момент | Осевая статическая нагрузка | Радиальная статическая нагрузка | Осевая динамическая нагрузка | Радиальная динамическая нагрузка | Передаточное отношение | Класс точности | Вес | |
| SDE3 | 400 N.m | 2000 N.m | 2000 N.m | 30 kN | 15 kN | 9 .6 kN | 8.4 kN | 62:1 | ≤0.1° | 26kg |
| 295 lbf·ft | 1475 lbf·ft | 1475 lbf·ft | 6744 lbf | 3372 lbf | 2158 lbf | 1888 lbf | ||||
|
SDE17/PDE17
(Азимут) |
10 кН·м | 135.6 кН·м | 72.3 kN.m | 970 kN | 390 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0.03°(PDE17) II: ≤0.05°(PDE17) III: ≤0.07°(PDE17) IV: ≤0.09°(PDE17) |
103.5kg | ||
| 7400 lbf·ft | 100000 lbf·ft | 53400 lbf.ft | 218000 lbf | 88000 lbf | ||||||
|
SDE17/PDE17
(Высота) |
11 kN.m | 65 kN.m | 72.3 kN.m | 50 kN | 120 kN | 102:1 |
≤0.15°
（
SDE17
）
I: ≤0.03°(PDE17) II: ≤0.05°(PDE17) III: ≤0.07°(PDE17) IV: ≤0.09°(PDE17) |
159.1kg | ||
| 8818 lbf.ft | 47970 lbf.ft | 53350 lbf.ft | 11200 lbf | 26980 lbf | ||||||
|
SDE21/PDE21
(Азимут) |
15 kN.m | 203 kN.m | 72.3 kN.m | 50 kN | 120 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.03° (PDE21) II: ≤0.05°(PDE21) III: ≤0.07°(PDE21) IV:≤0.09°(PDE21) |
149kg | ||
| 11000 lbf.ft | 150000 lbf.ft | 78000 lbf.ft | 359000 lbf | 144000 lbf | ||||||
|
SDE21/PDE21
(Высота) |
23 kN.m | 100 kN.m | 105.8 kN.m | 80 kN | 160 kN | 125:1 |
≤0.15°(SDE21)
I: ≤0.05° (PDE21) II: ≤0.07°(PDE21) III: ≤0.09°(PDE21) |
370kg | ||
| 16970 lbf.ft | 73800 lbf.ft | 78080 lbf.ft | 17980 lbf | 35970 lbf | ||||||
