Индивидуальное исполнение цилиндрического зубчатого привода
Индивидуальная зубчатая передача с цилиндрическими колесами — это процесс проектирования и изготовления механизма зубчатой передачи с цилиндрическими колесами, специально адаптированного для удовлетворения уникальных требований конкретного применения. Индивидуальные настройки могут включать изменение передаточных чисел, материалов, размеров, конфигураций крепления и других факторов для обеспечения наилучшей производительности, функциональности и совместимости с конкретным применением.
Прямозубая передача широко используется и может заменять вращающуюся конструкцию подшипников поворотного круга с внутренним и наружным зубчатым венцом и шестерни. Конструкция с полной защитой более удобна и имеет преимущества.
Мы разработали три стандартные серии: малой нагрузки, средней нагрузки и большой нагрузки. Однако из-за особенностей некоторых отраслей и машин эти три стандартные серии не всегда подходят. Поэтому мы также можем изготовить индивидуальную зубчатую передачу с цилиндрическими колесами (Spur Gear Drive Customized) в соответствии с различными ведущими механизмами и условиями эксплуатации и спроектировать более подходящие нестандартные изделия.

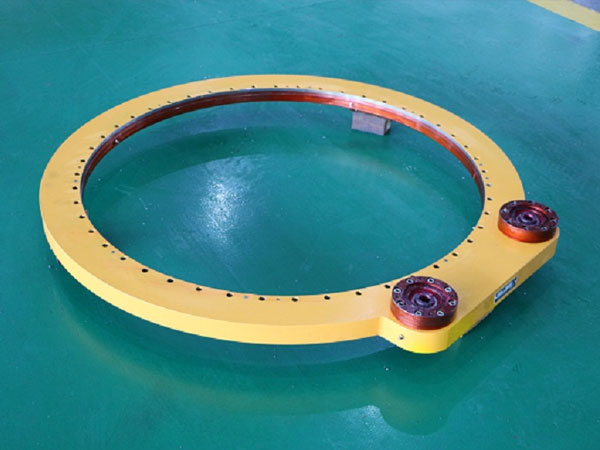

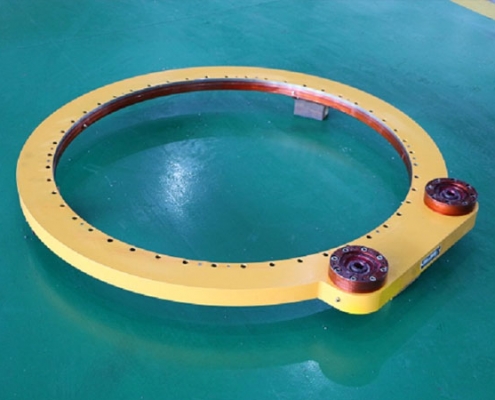

① Индивидуальный двухшестеренчатый высокоточный поворотный привод с отрицательным зазором (шлифованный) для обеспечения нулевого люфта для заказчика.

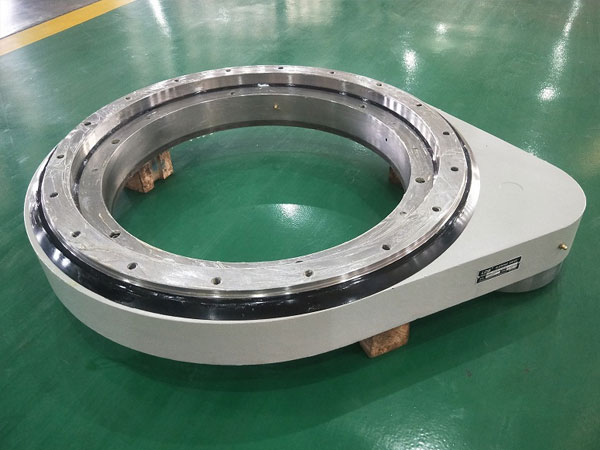

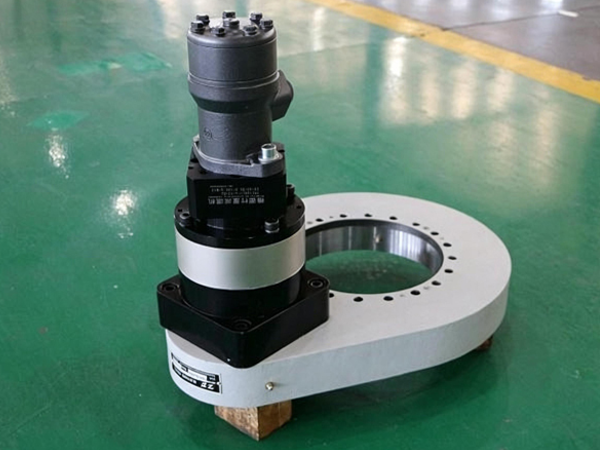

② Оснащается индивидуальным нестандартным высокоточным поворотным приводом с цилиндрическими колесами (шлифованные шестерни) в комплекте с планетарными редукторами и двигателями для заказчика.

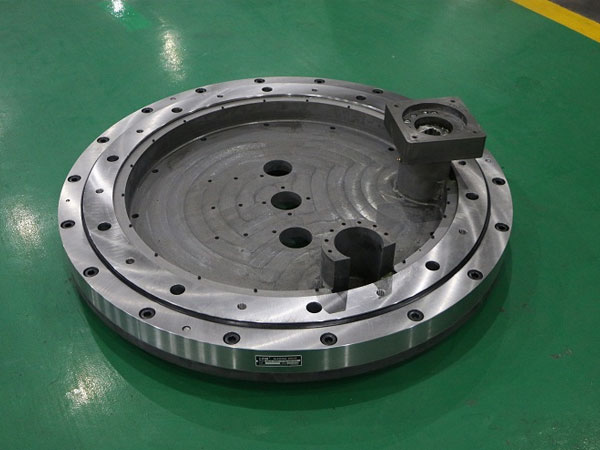

③ Индивидуальный поворотный привод с высокой грузоподъемностью, высоким выходным крутящим моментом, прецизионными косозубыми колесами (шлифованные шестерни) для решения проблемы несущей нагрузки поворотного стола станка для заказчика.
④ Индивидуальные внутренние зубья, полная защита и интегрированная монтажная плита позволяют уменьшить размеры оборудования для заказчика, сэкономить затраты и сократить время монтажа и наладки.

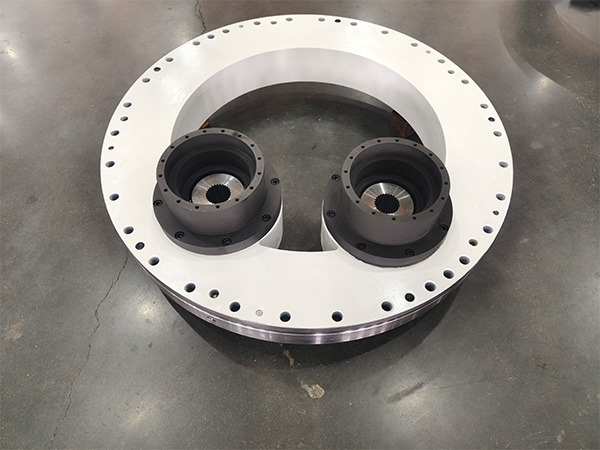

⑤ Это индивидуальное изделие изготовлено по заказу американского клиента и используется на поворотном столе оборудования для резки камня.
Конструкция с внутренним зубчатым венцом экономит монтажное пространство и обеспечивает точность вращения ≤0,1°.
Большой размер тел качения обеспечивает повышенную грузоподъемность, номинальная осевая статическая нагрузка составляет 2500 кН.
Максимальный опрокидывающий момент: 560 кН·м.
Два входных отверстия поддерживают два источника питания и обеспечивают повышенный выходной крутящий момент.

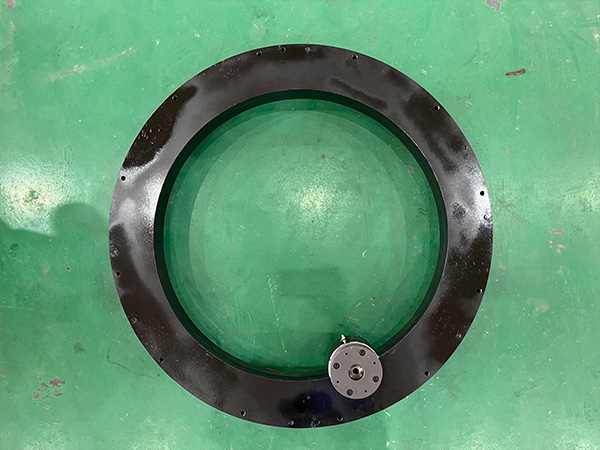

⑥ Этот поворотный привод с цилиндрическими колесами спроектирован в соответствии с нестандартными требованиями канадских заказчиков. Изделие отличается высокой точностью, высокой скоростью, компактной конструкцией и подходит для верхнего поворотного опорного узла специальных транспортных средств.
