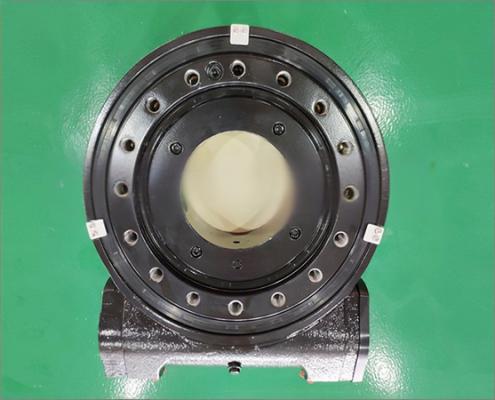

ПОВОРОТНЫЙ ПРИВОД СЕРИИ HSE
Одноцилиндровый поворотный привод ZZ для тяжелых транспортных средств изначально был индивидуальной моделью для гидравлических модульных транспортных средств. Благодаря особой конструкции опорно-поворотного подшипника он может выдерживать относительно большие осевые динамические нагрузки. В то же время конструкция с большим модулем может удовлетворить требованиям модульных транспортных средств. (Транспортные средства предъявляют высокие требования к выходному крутящему моменту) В настоящее время он занимает более 80% внутреннего рынка и получил признание клиентов.
Модель: Поворотный привод HSE
Тип: червячный редуктор
Вес: 53-255kg
Выходной крутящий момент: 9 кН·м – 25 кН·м
Срок поставки: 30-60 дней
HSE серия поворотного привода
| ТИП | Параметр | |||||||||
| Выходной крутящий момент | Опрокидывающий момент | Удерживающий момент | Осевая статическая нагрузка | Радиальная статическая нагрузка | Осевая динамическая нагрузка | Радиальная динамическая нагрузка | Передаточное число | Класс точности | Вес | |
| HSE9 | 9 кН·м | 35.6 кН·м | 38.7 kN | 578 kN | 215 kN | 136 kN | 115 kN | 62:1 | <=0.15° | 53 Kg |
| 6642 lbf.ft | 26300 lbf.ft | 29000 lbf.ft | 129900 lbf | 48300 lbf | 30600 lbf | 25900 lbf | ||||
| HSE14 | 12 кН·м | 71.2 кН·м | 48 kN | 960 kN | 360 kN | 230 kN | 200 kN | 86:1 | <=0.13° | 79.5 Kg |
| 8856 lbf.ft | 52600 lbf.ft | 35000 lbf.ft | 215800 lbf | 80900 lbf | 51700 lbf | 44900 lbf | ||||
| HSE21 | 21.8 кН·м | 26.6 кН·м | 167 kN | 1058 kN | 421 kN | 265 kN | 216 kN | 82:1 | <=0.15° | 186 Kg |
| 16078 lbf.ft | 19618 фунт-сила-фут | 125000 фунт-сила-фут | 238000 фунт-сила | 95000 фунт-сила | 60000 фунт-сила | 49000 фунт-сила | ||||
| HSE25 | 25 кН·м | 30 кН·м | 271 kN | 2360 kN | 945 kN | 590 kN | 470 kN | 94:1 | <=0.15° | 255 Kg |
| 18439 фунт-сила-фут | 22140 фунт-сила-фут | 200000 фунт-сила-фут | 531000 фунт-сила | 212000 фунт-сила | 133000 фунт-сила | 106000 фунт-сила | ||||
