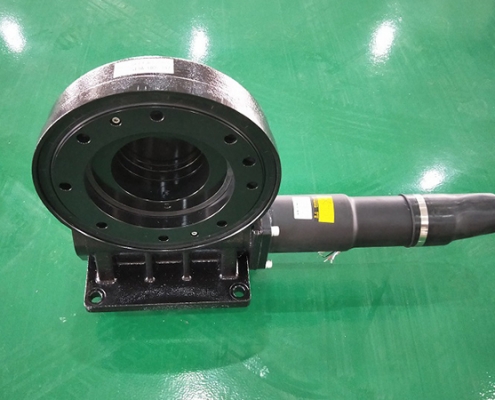

ПОВОРОТНЫЙ ПРИВОД СЕРИИ VE
Поворотный привод серии VE является ключевым компонентом систем слежения за солнцем, обеспечивая поворот солнечных панелей вслед за движением солнца для максимального сбора солнечной энергии. Конструкция с вертикальной структурой, закрытая конструкция, однофланцевый или двухфланцевый выход. Серия VE разработана для одно- и двухосных солнечных трекеров для передачи большого крутящего момента и выдерживания большого веса.
Преимущество этой серии поворотных приводов заключается в конструкции с вертикальной структурой. Конструкция с вертикальной структурой в основном используется для выработки электроэнергии солнечными трекерами. Ее особая конструкция эффективно упрощает сложную конструкцию EPC-кронштейна и снижает общую стоимость системы. Вертикальная конструкция более конкурентоспособна на рынке.
Диапазон наружного диаметра: от 300 мм до 21000 мм
Материал кольца: 42CrMo / 50Mn/ C45
Материал шариков/роликов: GCr15
Вес: 17-370kg
Срок поставки: 30 дней
ПОВОРОТНЫЙ ПРИВОД СЕРИИ VE
| ТИП | Параметр | |||||||||
| Выходной крутящий момент | Опрокидывающий момент | Удерживающий момент | Осевая статическая нагрузка | Радиальная нагрузка | Осевая динамическая нагрузка | Радиальная динамическая нагрузка | Передаточное число | Класс точности | Вес | |
| VE3 | 400 N.m | 500 N.m | 2000 N.m | 30 kN | 15kN | 9.6 kN | 8.4 kN | 62:1 | ≤0.02° | 17kg |
| 295l lbf.ft | 369 lbf.ft | 1457 lbf.ft | 6744 lbf | 3372 lbf | 2158 lbf | 1888 lbf | ||||
| VE6 | 2000 N.m | 9 kN.m | 10000 N.m | 60 kN | 120 kN | 14.4 kN | 63 kN | 30:1 | ≤0.17° | 45kg |
| 1480 lbf.ft | 6642 lbf.ft | 7375 lbf.ft | 13488.7 lbf | 26977.4 lbf | 3237.1 lbf | 14162.4 lbf | ||||
| VE7 | 1500 N.m | 6000 N.m | 10400 N.m | 133 kN | 53 kN | 32 kN | 28 kN | 73:1 | ≤0.02° | 37kg |
| 1107 lbf.ft | 4425 lbf.ft | 7671 lbf.ft | 29900 lbf | 11915 lbf | 7194 lbf | 6295 lbf | ||||
| VE9A | 6.5 kN.m | 12 kN.m | 12 kN.m | 338 kN | 120 kN | 81 kN | 61 kN | 61:1 | ≤0.17° | 58kg |
| 4794 lbf.ft | 8851 lbf.ft | 8851 lbf.ft | 76000 фунт-сила | 27000 lbf | 18000 фунт-сила | 14000 lbf | ||||
| VE17 | 20 kN.m | 65 kN.m | 75 kN.m | 50 kN | 120 kN | 81:1 | ≤0.15° | 150kg | ||
| 14760 lbf.ft | 47970 lbf.ft | 55350 lbf.ft | 11200 фунт-сил | 2698000 фунт-сил | ||||||
| VE21 | 23 кН·м | 100 кН·м | 105,8 кН·м | 80 kN | 160 kN | 125:1 | ≤0.15° | 370kg | ||
| 16970 фунт-сил·фут | 73800 фунт-сил·фут | 78080 фунт-сил·фут | 17980 фунт-сил | 35970 фунт-сил | ||||||
